【振動篩篩箱的設計分析】篩箱是振動篩的承載零件和參振零件，其設計正確與否影響振動篩的篩選分級效能與機械粒度，因此要對其進行正確設計。

振動篩篩箱的設計分析

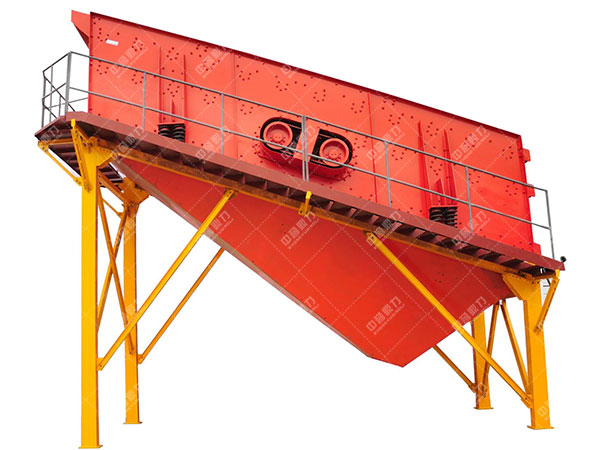

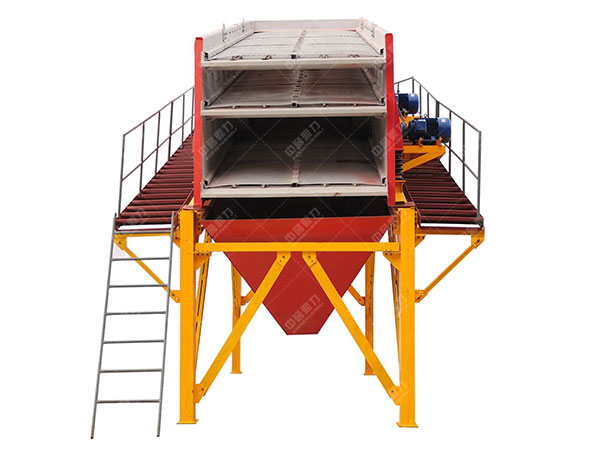

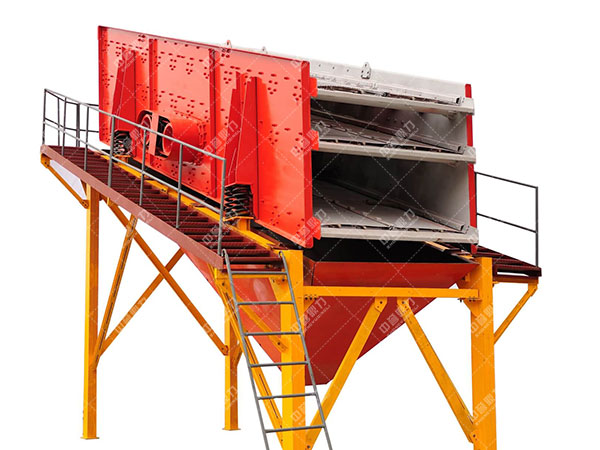

篩箱由篩框及不變在它上面的篩網表面組合，它是由側板、后擋板、下橫梁和上橫梁組合而成，側板是用鋼板制成，憑借橫梁將兩塊側板聯接起來，使篩框成整體結構，為了提高側板的剛度，在合適部位鉚接角鋼以補強，下橫梁使用無縫鋼管或槽鋼，上橫梁使用無縫鋼管。

由于振動篩是在高頻振動下工作，篩框不僅承受篩選分級加工原料的重量，而且還要承受很大的振動力，因此，篩框的結果要加強，不僅要有的受力性能，還要有的整體剛度，使篩框不致因出現彎曲而毀壞，對于大面積的振動篩，這個問題尤為重要。

側板和橫梁式篩框的主要受力構件，由于篩箱是借助側板支承或吊掛在機架上，因此側板承受加工原料和篩箱的重量，并將激振力傳遞到篩框的各個部分，側板通常用6～16毫米的鋼板和角鋼組合而成。

橫梁承受蓖條和加工原料的重量級它在運行中的慣性力，橫梁可以使用槽鋼、工字鋼、無縫鋼管、箱形梁和壓型梁等多種，使用鋼管做橫梁，由于他在各個方向的慣性矩相同，因此受力狀況較好，它尤其應用在做圓形運動的篩箱。

篩箱的剛度是指它抵抗彎曲的能力，在振動篩工作時，篩框受振動出現的高頻慣性力可使局部構件出現動力彎曲，這類彎曲常常是橫梁或側板斷裂的一個重要因素，因此，提高篩框結構的剛度、尤其是銜接零件的剛度是個重要的問題，在橫梁間設置縱向小梁、橫梁上鋪設蓖條、橫梁與側板相接處使用較大的彎鋼以替代角鋼等都是提高篩箱整體剛度的措施。

篩框結構經常使用的銜接辦法有鉚接和焊接兩種，對于振動受力性能較小的小產量篩箱（長度小于4m），可以思考焊接，大生產能力篩箱可使用鉚接，或許使用鉚焊聯合聯接，即重要的地方（如橫梁與側板的銜接）用鉚接，次要的地方使用焊接。

另外，篩網用螺釘不變在所加肋板上，在其下墊一層橡膠，可防止振動便于不變，在篩箱的兩側的合適部位分別加角鋼以提高篩箱的受力性能和剛度。
