【焦粉燃料粉碎生產線中碎石機的改造設計】某燒結廠有兩條焦粉燃粉碎生產線，原有燒結機焦粉燃粉碎生產線的加工技術過程：焦粉燃料先由兩臺錘頭碎石機進行粗碎，然后由兩臺四輥碎石機進行細破，細破后的焦粉經傳送機械運輸至燒結機配料堆進行配料生產，使用焦粉燃料為來自焦化分廠的成品焦炭。

焦粉燃料粉碎生產線中碎石機的改造設計

一、現況了解

由于設計年份久遠和使用時間，燒結機焦粉燃粉碎生產線的兩臺錘頭碎石機進行粗碎時存在下面問題。

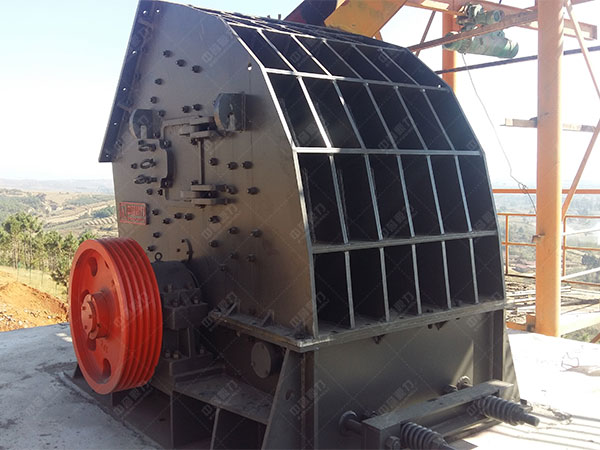

1、錘頭碎石機的碎石原理是沖擊式，而焦粉的莫氏硬度不高沖擊式破碎的 不好，且齒板與錘頭之間的空間大，破碎效能不高，破碎粒度偏粗或偏細，粗碎后還有多過20毫米的焦粉無破碎，給四輥細破影響很大壓力。

2、錘式碎石機的機械問題較多，齒板、錘頭、外殼及襯板等磨損件磨損較快，此時各個稀油潤滑點簡單引發漏油、轉子振動大及軸承發燙，錘頭碎石機的備件消耗及檢驗維修成本高。

3、電耗高、使用環境揚塵大，制約了生產和降本增效，污染了工作環境。

以上存在的問題不符合韶鋼現行的“節能環保，降本增效”的生產政策，需進行修改整改。

二、修改設計

1、修改設計方案

選擇1200×1000型對輥碎石機替換錘頭碎石機。

在原有的兩臺可逆錘頭碎石機所在位置進行修改，先拆除整個可逆錘頭碎石機為鋼筋混凝土基礎，再次澆筑對輥碎石機的鋼筋混凝土基礎。

對輥碎石機是燒結燃料碎石機械之一，通常用作燃料的粗碎碎，它主要是由兩個平行安裝的圓柱形輥?zhàn)訕?gòu)成，電機由齒輪聯軸器一對大小皮帶輪運行，從而驅動一對主動輥?zhàn)舆\(yùn)行，燃料在兩個輥?zhàn)娱g取得擠壓而破碎，對輥碎石機主要由機架、輥?zhàn)印⒄{(diào)整系統、驅動系統和防護罩子等部分構成。

輥?zhàn)诱{(diào)整系統使用液壓調整系統，方便工人調整輥?zhàn)娱g的空間，對輥碎石機用在燃料焦粉粗碎時，機械運行平穩、、雜音低、機械運行問題少，減少機械的檢驗維修成本及備件消耗。

1200×1000型對輥碎石機主要性能性能：電機型號Y280M-8（45W）兩臺，輥?zhàn)又睆?200毫米，輥?zhàn)又睆?000毫米，喂料粒度＜40毫米，出料粒度＜12毫米，產能90/t·h－1，輥?zhàn)愚D(zhuǎn)速122.5r·min－1。

2、修改設計的優越性

（1）對輥碎石機的碎石原理是擠壓式破碎，焦粉的莫氏硬度不高，通過擠壓能將大顆粒的焦炭擠碎至12毫米以下，為四輥破碎供應良好的條件。

（2）對輥碎石機的磨損件是輥?zhàn)�，機械的性高，問題少，機械突發問題頻率可由6次/a降為1次/a，每一年的備件消耗和檢驗維修成本也有所減少。

（3）原有錘頭碎石機使用的是10kV的高壓電機，每臺功率280kW，改影響對輥碎石機后，使用380V三相異步電機，每臺碎石機的電機功率為45kW×2=90kW，大幅度減少電耗。

（4）由于錘式碎石機是由高壓電機直接通過液力偶合器錘頭碎石機轉子，高壓電機的轉速為980r/min，在轉子高速運行時把料斗內堆積的焦粉也高速運行，出現了大量的揚塵，除塵 很不理想，錘式碎石機改成對輥機后，電機轉速由980r/min降為122.5r/min，轉子轉速減少，焦粉的揚塵 。

三、經濟和社會盈利

1、經濟盈利計算

（1）年生產成本

項目不變資產投資279.25 ，不變資產折舊按平均年限法進行計算，折舊年限為15a，殘值率為5%，則年折舊成本17.69 ，原錘式碎石機的機械問題較多，齒板、錘頭、外殼及襯板等磨損件磨損較快，此時各個稀油潤滑點簡單引發漏油、轉子振動大及軸承發燙現象；而對輥碎石機的磨損件是輥?zhàn)�，且機械的性高，機械問題少，年其余生產成本及檢驗維修成本減少10 。

（2）能源動能消耗

每一年節省的電耗為：365×2300=839500kWh，工業用電單價按0.6元/kWh計算，每一年可減少消耗為：839500×0.685元/kWh=57.51 。

2、社會盈利

修改實施后，電機轉速由98r/min降為122.5r/min，轉子轉速減少，焦粉的揚塵 ，減少大氣污染，改進了工人的生產工作環境。

本修改設計實施后節省了機械運行消耗，提高了焦粉破碎性能，減少了大氣污染，改進生產使用環境的工作環境，提高解決廠整體的盈利。
