【不同碎石機轉子和反擊板設計區別】碎石機械中不同碎石機的結構和外觀都不同，但其 的區別還在于其零件上，例如轉子和反擊襯板就是部碎石機的零件，下面中譽鼎力舉例表明了三種碎石機轉子和反擊襯板的設計區別和各自的優勢。

不同碎石機轉子和反擊板設計區別

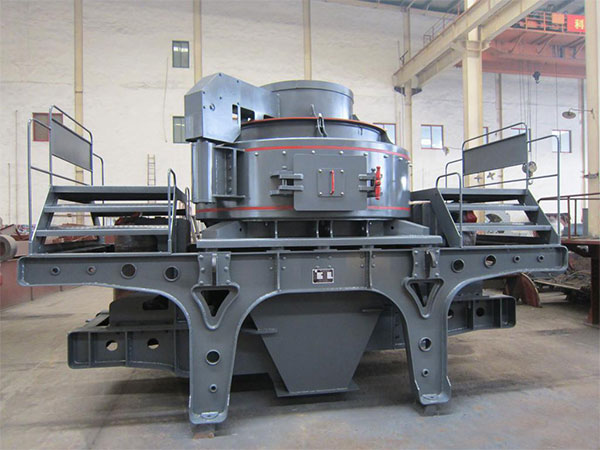

1、沖擊破轉子和反擊襯板

沖擊破的轉子結構形式有整體式、組合式和焊接式三種。

在沖擊破的破碎過程當中，反擊襯板的影響是承受被錘頭擊出的石料在其上碰撞破碎，此時又將碰 撞破碎后的石料再次彈回破碎區，又一次進行沖擊破碎，反擊襯板的形狀和結構，對破碎效能影響很大，為了 取得不錯的破碎 ，巖塊與反擊扳的表面應呈垂直碰撞，反擊襯板的表面形狀有折線形和漸開線形等，折線形反擊襯板構造簡單，但不能石料取得有用的沖擊，漸開線形反擊襯板的破碎效能提高，因在反擊襯板的各點上，石料都是以垂直的方向進行沖擊，由于漸開線形反擊襯板生產麻煩，故使用多段圓弧構成的近似于漸開線形的反擊襯板。

反擊襯板也可制成反擊輥和反擊柵條的結構形式，這些反擊系統也可以做成折線形或各種弧形，它們主要是起篩選分級影響，提高碎石機的產能，減少過粉碎和減少功率消耗。

破碎霸濕性的石料時，為了防止破碎區和排料區被石料堵塞，反擊輥可使用回轉式的，各回轉輥由鏈條，轉輥的運行合格在反擊輥上的石料排出。

反擊襯板的級數通常是二級，大產能酌碎石機也可以是三級的。

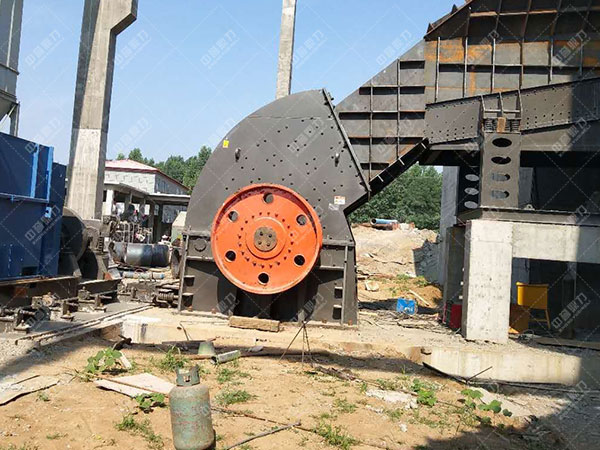

2、錘頭碎石機轉子和反擊襯板

錘頭碎石機的轉子，由于要鉸接懸掛錘頭，因而使用組合式轉子，它是由多個圓盤和間隔套構成的。

在錘頭碎石機中，反擊扳又稱為破碎板，常常使用的破碎板有帶齒的和不帶齒的平板形兩種，帶齒的破碎板，破碎石料的 較好。

反擊襯板和錘頭一樣易磨損，因此，反擊襯板也是用的高錳鋼生產。

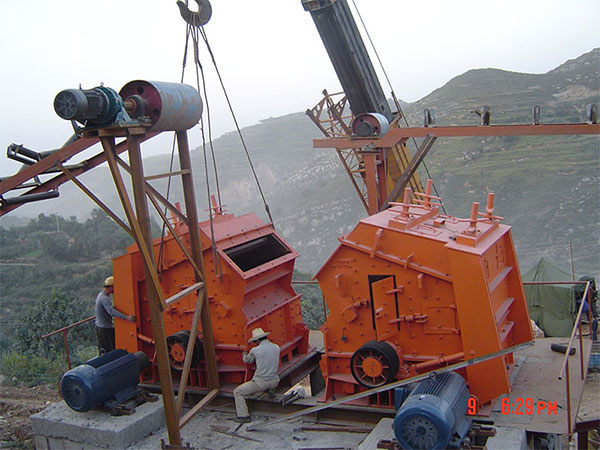

3、反擊式碎石機轉子和反擊襯板

反擊式碎石機的轉子，需要會有的重量以適應破碎大塊石料的所要，如果轉子過輕，破碎時會使轉子大大減速，減少破碎 ；如轉于過重，則使開啟麻煩，碎石機的轉子大都使用整體式的鑄鋼結構，它的重量較大，可以符合碎石機的工作要求，這類結構的轉子，堅固，便于安置錘頭，但也有使用數塊鑄鋼或鋼板做成的圓盤疊合而成的轉子，這類組合式的轉子，生產方便，簡單取得均衡，小產量的反擊式碎石機也有使用鋼板焊接的空心轉于．它便于生產，但受力性能和性較差。

在反擊式碎石機中，反擊系統通常帶有排料空間調整 ，在碎石腔內進入鐵塊時，這類 還起著 載保護的影響，常常使用的結構形式有自重式、彈簧式和液壓式，液壓式使用在大產能沖擊破，與液壓?jiǎn)㈤]機殼油缸共同使用一個油壓系統。
