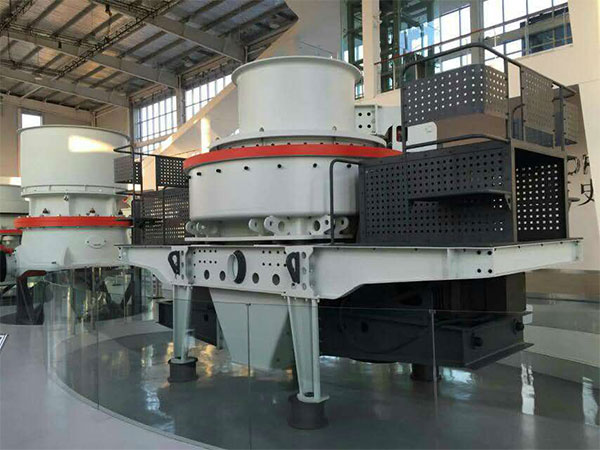

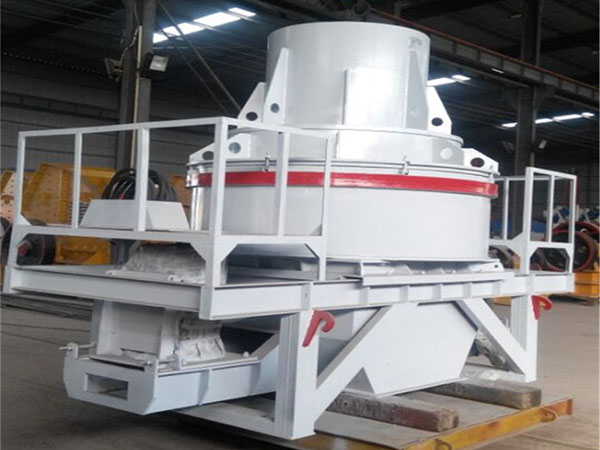

【pcl沖擊制砂機轉子與軸系的設計】pcl沖擊制砂機是由一個安裝在立軸上程度操作的轉子和轉子外部一個筒體內放置一個環形機腔組合，工作時，將石頭由上方給入高速操作的轉子，石頭獲得離心慣性力的影響，通過分料盤改向從垂直變成程度螺旋形的沿流道板前進，至轉子外圓圓周出口被拋出，并在機腔內獲得破碎；在機腔內，石頭之間出現一系列的能量交換的連鎖反應，且會形成一種砂噴現象，使部分石頭形成粒子云，環繞機腔洶涌的流動，直至失去的速度而離開機腔。

pcl沖擊制砂機轉子與軸系的設計

一、轉子

不同碎石機的轉子和反擊襯板設計不同，pcl沖擊制砂機轉子分為開放式轉子和閉式轉子2種，從撞擊角度來看，分為帶反擊襯板（石打鐵）和不帶反擊襯板（石打石）2種，開放式轉子許可給料粒度較大，偶有鐵塊進入，對轉子影響較小，但開放式轉子的流道板使用時間短，閉式轉子中有外刀，為硬質合金刀片與基體材料相結合，由于2種材料的膨脹系數不同，存在應力集中現象，再加上石頭抨擊時的打擊力，硬質合金刀片時有傷害，因而對給料有嚴格要求，須不許可有鐵塊進入，石打鐵即石頭直接撞擊在由鋼制成的反擊襯板上，反擊襯板磨損較嚴重，且機械形狀差不多呈尖銳形，石打石是以石頭做為襯墊，縮小了機械本身的磨損，但對沖擊破碎影響有所影響，石打石腔型的機械形狀，但得砂率無石打鐵腔型高。

二、軸系

1、主軸的設計

主軸的設計是指主軸的結構設計和軸的計算，主軸設計主要正確外觀和軸的各段直徑、長度和局部結構，軸的計算包含軸的受力性能計算、剛度計算和臨界轉速計算。

（1）軸的受力性能計算

軸的受力性能計算分三種，即按扭轉受力性能或剛度計算、彎矩合成受力性能計算、受力性能校核計算，pcl沖擊制砂機的主軸按扭轉剛度來初估軸徑后，再作軸的結構設計，結構設計后再作受力性能校核計算，校核包含疲勞受力性能、安系數校核及靜受力性能安系數校核，通常安系數取2，也可用有限元辦法來進行計算。

（2）軸的臨界轉速校核

軸系是一個彈性體，當其回轉時，由于其本身性能和彈性會出現自然振動，并有一個自振頻率，另一方面由于軸系各零件材料組織不均勻，生產及安裝誤差等因素造成軸系 偏移，造成回轉時出現離心力，出現以離心力為時間的干擾外力所引發的強迫振動，也有其強迫振動頻率，當兩者頻率相近或相此時，會出現共振，這是一種傷害性的現象，出現共振時的軸系轉速稱為軸的臨界轉速，臨界轉速校核就是計算出軸的臨界轉速，使工作轉速避開臨界轉速，軸的臨界轉速按其數值分為一階、二階…臨界轉速，pcl沖擊制砂機的軸轉速均低于一階臨界轉速，是剛性軸。

（3）軸承的選擇

選擇滾動軸承型號與多種因素有關，如許可空間、載荷大小與方向、軸承的工作轉速、操作精度、軸承的剛性、軸向游動、摩擦力矩、安裝與拆卸和潤滑辦法。

pcl沖擊制砂機軸承通常按額定動載荷來選憑借度及軸承的工作轉速，預先一個合適的使用使用時間后，再進行額定動載荷和額定靜載荷的計算，由于軸承常此時承受徑向載荷和軸向載荷，在進行軸承計算時，須把實際載荷轉換為與額定動載荷條件相相同的當量動載荷。

通常的說，pcl沖擊制砂機軸承選擇時，初定其使用時間為30000～40000h，憑借此使用時間和主軸軸徑選取相應的軸承。

2、載荷的計算

載荷分為做工載荷和非做工載荷：做工載荷指做工機械影響開工中、構筑物或構件上的載荷，非做工載荷是開工中、構筑物上由自然條件（雪載荷、風載荷等）構成的載荷，而做工載荷又分為使用載荷和安裝載荷，使用載荷指做工機械、設施零件所出現的 性載荷，按載荷特性分為靜載荷和動載荷，靜載荷是指靜止機械出現的載荷，動載荷是指機械操作（工作）出現的附加載荷。

匯總，pcl沖擊制砂機已發展到立軸同步碎石機，把開式與閉式轉子組合一個轉子體，把自襯型和帶反擊襯板2個機腔過程相結合，盡可能的憑借破碎能量，且減少?zèng)_擊破速度，提高整型破碎 。
