雙齒輥破碎機簡介

齒輥式破碎機是參照美崗拉克破碎機的結構原理自行設計研制的新產品。該設備具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點,生產率高，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安等特點。

雙齒輥碎煤機適用于煤礦、選煤廠及其他行業破碎原煤(允許原煤中含有小于30%的矸石)，也可用于破碎類似原煤硬度的其他脆懷物料。具率高、壽命長、密封、噪音低、過料碎性小，出料粒度比較均勻等特點。

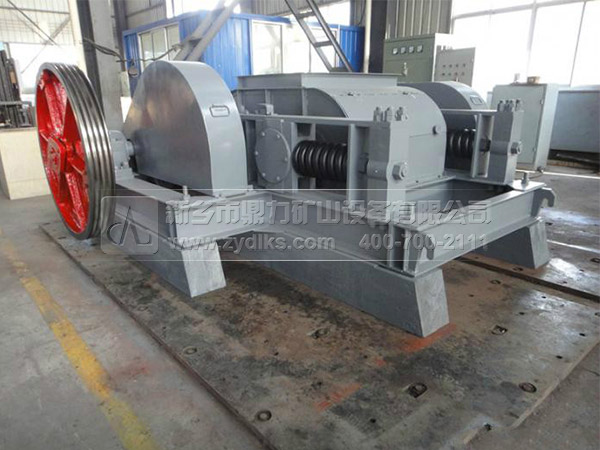

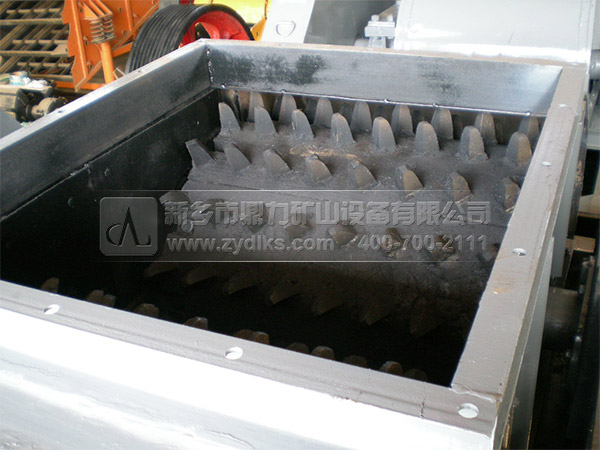

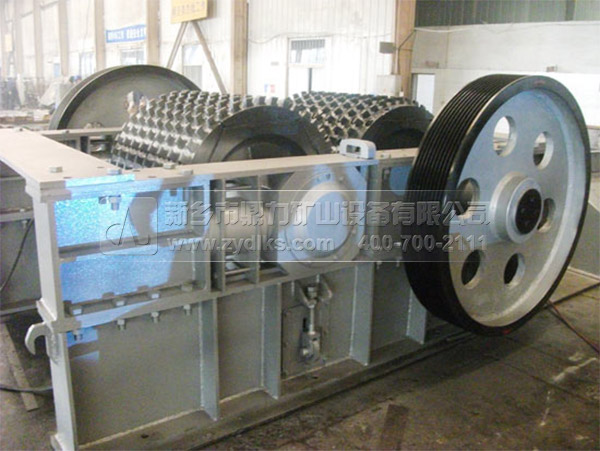

雙齒輥破碎機圖片展示









齒輥破工作原理

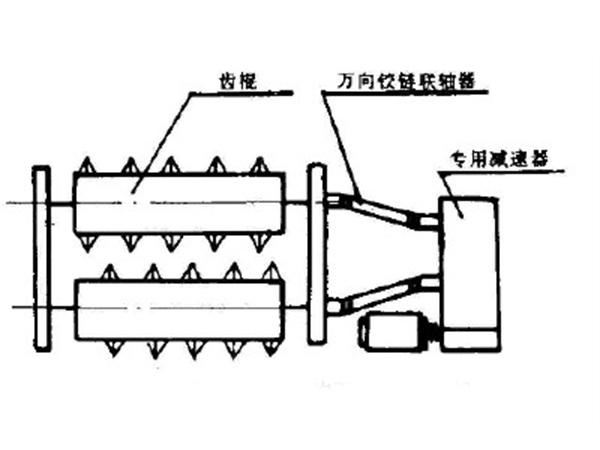

雙齒輥式破碎機主要采用齒輥高速旋轉對物料進行劈裂破碎（傳統齒輥破碎機采用低速擠壓破碎），形成了高生產率的機理，設備主要由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。

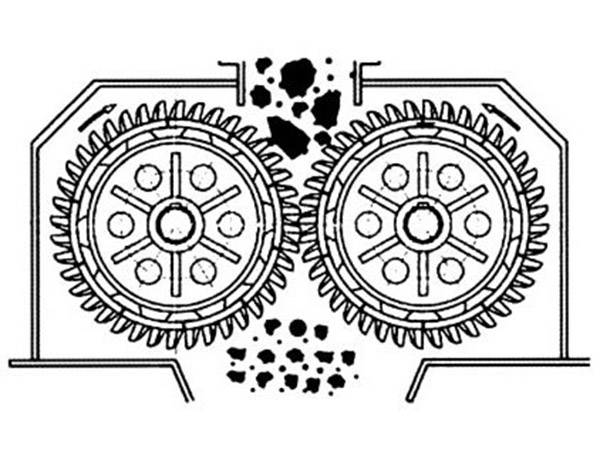

雙輥破碎機工作時，是利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋力和磨剪力來破碎物料。 當物料進入機器的破碎腔以后，物料受到轉動輥軸的嚙力作用，使物料被逼通過兩輥之間，同時受到輥軸的擠軋和剪磨，物料即開始碎裂，碎裂后的小顆粒沿著輥?zhàn)有�轉的切線，通過兩輥軸的間隙，向機器下方拋出，過間隙的大顆粒物料，繼續被破碎成小顆粒排出。

性能特點

1、結構合理，壽命長。破碎輥齒采用螺旋排列，既便于符合粒度要求的物料排出,又有利于破碎大塊物料，提高破碎效率，延長整機使用時間；

2、裝配靈活，維修方便。齒輥軸上裝配著破碎齒環，齒環上鑲嵌齒套，齒套的磨損達到程度時可以進行個別更換，速度快，維修方便；

3、我們的雙齒輥破碎機，采用兩齒輥非等圓、非嚙合、非等速運轉設計，大大增加對礦料的剪切破碎效果，了傳統輥式破碎機存在的堵塞現象；

4、該設備還具有破碎比大、對破碎物料水分無要求，且不粘不堵、過粉碎量少等特點；

5、雙齒輥破碎機配有智能裝置，可利用工況間隔自動破碎機腔壁上的粘附物料；

6、齒輥破采用機械、電器、液壓等多重保護裝置及連鎖裝置，地保護了電機，破碎機和整個系統；

7、采用密封設計，環保，內部裝有防塵板，密封性能好，避免了破碎后的細小物料的揚濺，粉塵少、工作噪聲低。

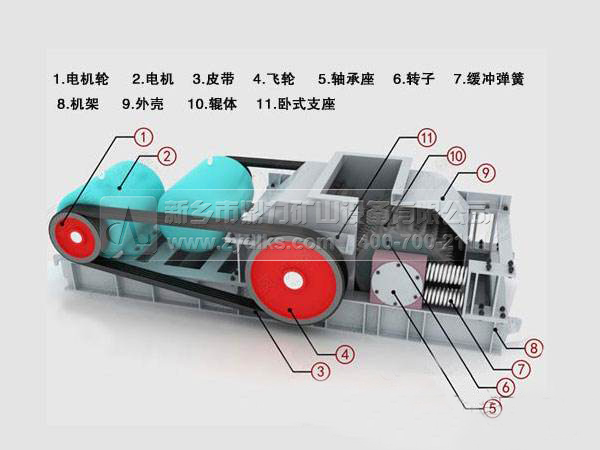

雙齒輥破碎機構造圖詳解：

雙齒輥式破碎機在我的使用率還是比較高的，對輥式破碎機主要結構為固定軋輥、活動軋輥、傳動軸、機體、底架、罩殼、長齒輪罩殼等部分組成。

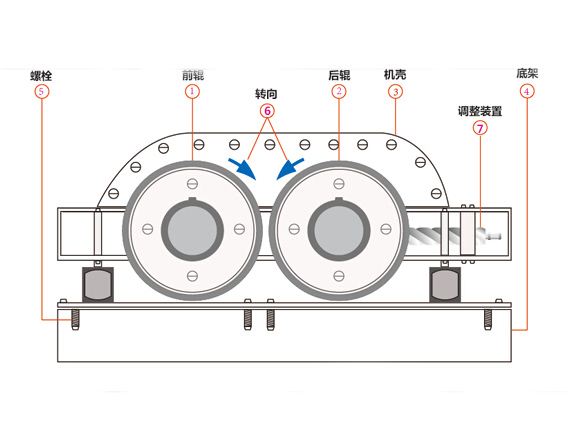

下圖即為雙齒輥式破碎機的結構圖：

1、機體一般情況下是用鑄鐵鑄造而成的，但是有一些實力比較強大，質量有保障的機體，是用鋼鐵鑄造的，以增強機體本身的堅固性、耐使用性。

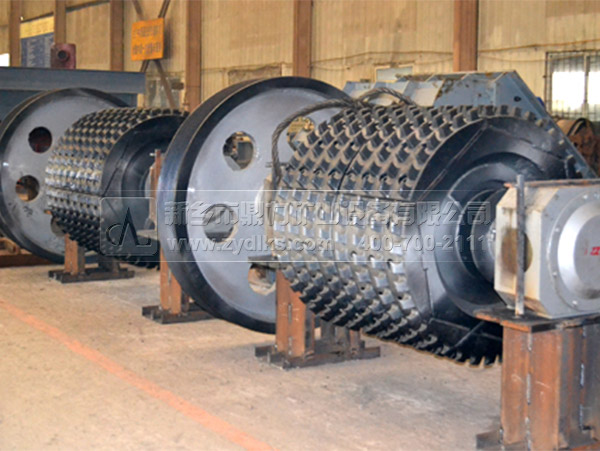

2、平行裝置在水平軸上的兩個相向旋轉的齒輥即為破碎輥，兩個破碎輥構成破碎腔。破碎輥是雙輥式破碎的用于破碎的裝置，兩個破碎輥其中一個齒輥的軸承是可以運動的，另一個齒輥的軸承是固定的，利用雙齒輥相對運動對物料進行破碎處理。

3、雙齒輥式破碎機的的兩個破碎輥分別由一臺電動機通過帶輪的帶動下，使其作相向旋轉運動，隨著活動軸承發生移動時，帶輪的張力也將隨之波動，所以，常把電動機放置在活動軸承的下方，使活動軸承移動的方向垂直于帶輪和電動機連線的方向，則可減少皮帶張力的波動。

4、雙齒輥式破碎機的兩個破碎輥之間的間隙大小，也就是排料口的尺寸大小，調節排料口大小的方法是通過增減兩個破碎輥軸承之間的墊片數量來改變的。可通過彈簧蓋上的螺母來調節彈簧力的大小，以滿足不同的破碎生產要求。

5、雙齒輥破碎機的彈簧保險裝置在破碎機工作時，破碎輥之間的破碎力依靠彈簧的張力來平衡，并且，當破碎機被破碎的物料發生過載現象時，破碎力會急劇增加，彈簧則會被壓縮，迫使可動軸承橫向移動，這時排料口的寬度就會變大，使得非破碎物可以順利排出，之后可動軸承就會借助彈簧力恢復到原來的工作狀態。
