旋回式破碎機簡介

旋回式破碎機即立式復合式破碎機，又稱為復合破碎機，是破碎生產線和制砂生產線的機械。旋回破碎機是粗碎機，與顎式破碎機相比較，其優點是破碎過程是沿著圓環形破碎腔內連續進行，因此生產率較高，電耗低，工作平穩，適于破碎片狀物料。

旋回破碎機適宜于生產量較大的工廠和采料場中使用。根據經驗，如果選型時，一臺顎式破碎機能滿足生產要求，則用顎式；如果需要兩臺顎式，則應考慮選用一臺旋回破碎機。

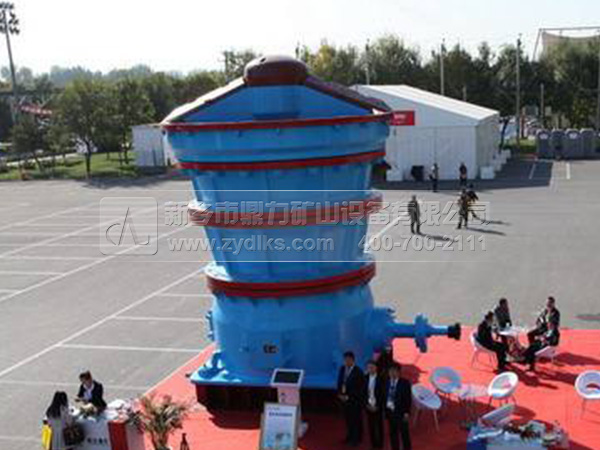

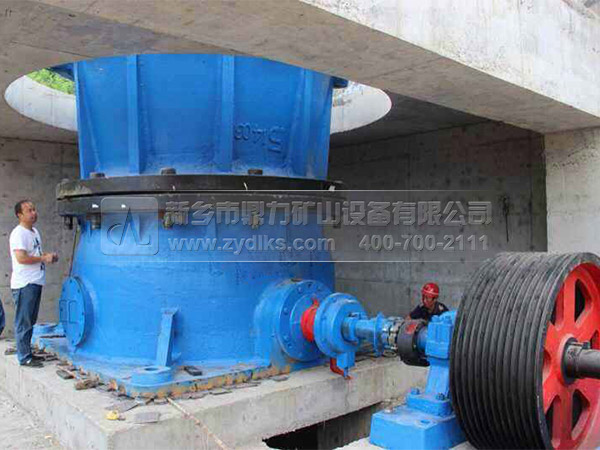

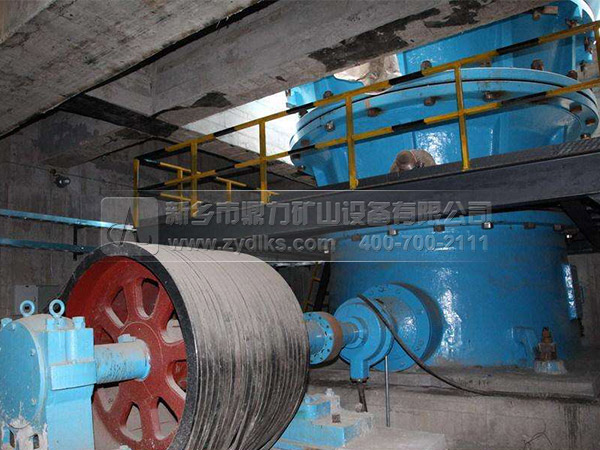

旋回式破碎機圖片展示

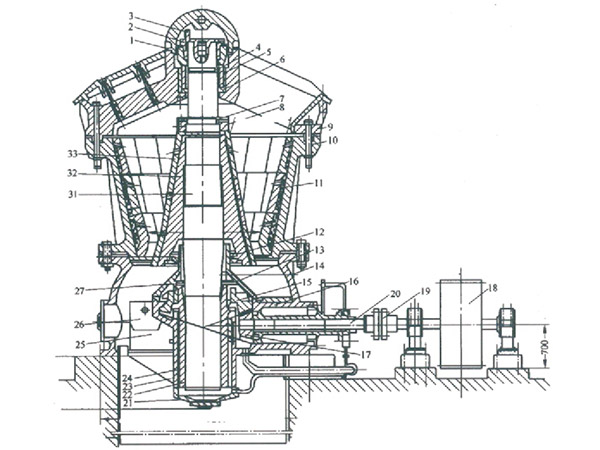

旋回破結構原理

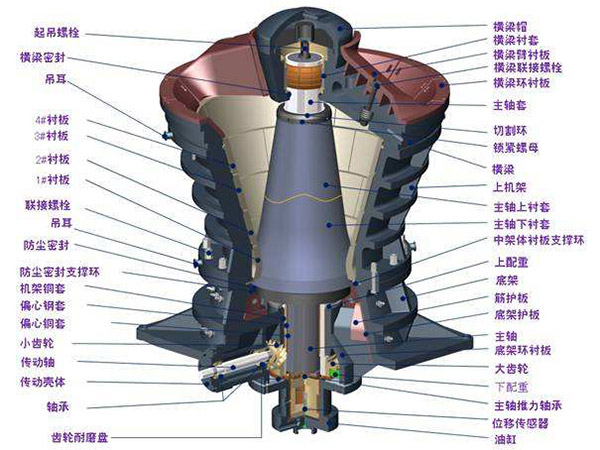

旋回破碎機主要由傳動、機座、偏心套、破碎圓錐、中架體、橫梁、油缸、液壓、滑車、電氣和干、稀油潤滑等部分。

旋回破碎機的碎石過程是由電動機經皮帶輪和圓錐齒輪帶動偏心套轉動。當偏心套轉動時就帶動破碎圓錐繞破碎機作旋擺運動，從而使破碎圓錐表面時而靠近時而離開固定錐表面。使給入破碎腔內的物料不斷受到擠壓和彎曲作用而被破碎。



性能特點

1、旋回破碎機破碎腔深度大，工作連續，生產能力高，單位電耗低；

2、設備易于啟動，不需要飛輪等輔助工具，的大型旋回破碎機已經可以實現滿倉帶載啟動；

3、由于破碎率較高，所以產出的產品粒度較小，減少了皮帶機轉運點的壓力，從而減少了物料處理成本；

4、的襯板及破碎腔結構可以生產更多的有價值的立方體塊狀產品，減少了細碎顆粒的產出；

5、該系列旋回破使用了球面軸承，替代了襯套的設計，延長了軸承的壽命，了停車時間，減少了維護成本；

6、球面軸承使得破碎腔內的偏心運動更強，從而可以地?cái)D壓破碎大的進料；

7、旋回破的結構設計對于破碎鐵礦石這樣較硬的磨性材料是理想的選擇；

8、該設備采用雙傳動，增加平穩性提高傳動效率；

9、采用新的技術和結構，其各項性能指標達到外同類機型水平，破碎能力和裝機功率指標為目前內大；

10、初期成本高，但從長遠周期上來看，整體效益較顎式破碎機更高。

旋回式破碎機排料口調整：

1、采用機械方式，其主軸上端有調整螺母，旋轉調整螺帽，破碎錐即可下降或上升，使排料口隨之變大或變小，載時，靠切斷傳動皮帶輪上的保險銷以實現保險；

2、采用液壓方式的液壓旋回破碎機，其主軸坐落在液壓缸內的柱塞上，改變柱塞下的液壓油體積就可以改變破碎錐的上下位置，從而改變排料口的大小。
