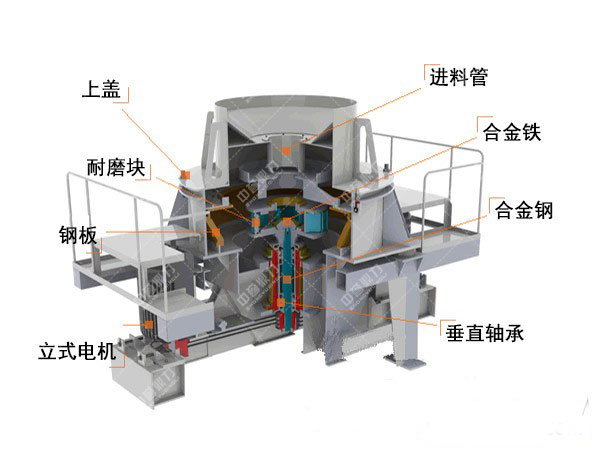

【沖擊破結構組成是怎樣的？】內沖擊破（沖擊沖擊破）由給料斗、分料器、渦動碎石腔、葉輪體、主軸總成、底座、驅動系統及電機等七部分構成。

沖擊破結構組成是怎樣的？

1、給料斗

給料斗的結構為一倒立的棱臺體（或圓筒體），入料口設置環，從送料機械的來料經送料斗進入沖擊破。

2、吊架

吊架安裝在渦流碎石腔的中間葉輪的頂部，石頭經入料管進入葉輪，被加速到提高速度拋射出去，不添加功率消耗，添加產能，提高破碎效能，此時對葉輪上端面也起到保護影響。

3、渦流碎石腔

渦流碎石腔的結構形狀為上、下兩段圓柱體構成的環形空間，葉輪在渦流碎石腔內高速運行，渦流碎石腔內也能駐留石頭，形成石頭襯層，石頭的破碎過程出如今渦流碎石腔內，由石頭襯層將破碎影響與渦流碎石腔壁隔開，使破碎影響僅限于石頭之間，起到自襯的影響，觀察孔是觀察葉輪流道發射口處拋料頭的磨損情景及渦流碎石腔頂部襯板的磨損情景，沖擊破工作時須將觀察孔密封關嚴，分料器不變?cè)跍u流碎石腔的頂部圓柱段，葉輪高速運行出現氣流，在渦流碎石腔內通過分料器、葉輪形成內部自循環系統。

4、葉輪

葉輪是由材料制作的空心圓柱體，安裝在主軸總成上端，用圓錐套和鍵聯接傳遞鈕距，高速運行，葉輪是沖擊沖擊破的元件，石頭由葉輪頂部分料器的入料管進入葉輪的，由葉輪的分料錐體將石頭均勻的分布到葉輪的各個發射流道，在發射流道出口，安裝有材料制成的拋料頭，可以替換，葉輪將石頭加速到60-75m/s拋射出去，沖擊到渦流碎石腔內的石頭襯層，進行強烈的自粉碎，在分料錐和塊之間裝有上、下流道板，保護葉輪不受磨損。

5、主軸總成

主軸總成安裝在底座上，用以傳遞電機經由三角皮帶傳來的動力及支撐葉輪運行運動，主軸總成由軸承座、主軸、軸承等構成。

6、底座

渦流碎石腔、主軸總成、電機、驅動系統均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用在安裝主軸總成，兩側形成排料通道，雙電機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

7、驅動系統

選擇單電機或雙電機驅動的皮帶驅動機構(75KW以上,為雙電機驅動),雙電機驅動兩臺電機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力均衡,不出現附加力矩。

8、支架

根據沖擊破工作場所不同--室外生產操作或室內操作，可以思考配合支架或不配合支架。

9、潤滑系統

選擇特級潤滑油（滴點290～320度）集中潤滑，潤滑部位為主軸總成頂部軸承和底部軸承兩處，為使注油方便，用油管引到機器外側，用在油定期加油。

簡單的了解沖擊破的內部結構，可以幫助您的了解沖擊破的運行原理，以便進行合適的正確的維護和保養，使其工作的使用使用時間更長。
