【pc錘破機錘頭淬火工藝詳解】在礦山裝備工業pc錘破機錘頭的性能是廠家生產性能的象征，高鉻鑄鐵做為一種優良的材料，在內外取得了普遍的使用，在選礦機械的籌造工業也經頻繁使用到該機械，和普通白口鑄鐵相對，鉻元素的添加使碳化物結構型號由網 狀M3C型變?yōu)楣铝�M7C3型，高鉻白口鑄鐵件常選擇空冷淬火加中、低溫回火的熱解決技術，空冷淬火就是將合金加熱到相變點以上某一溫度，保溫合適時間，隨之在空氣中冷卻，但這類淬火方式有個不好就是韌性較低，在惡劣的使用工況下，易出現脆斷而引發使用時間減少。

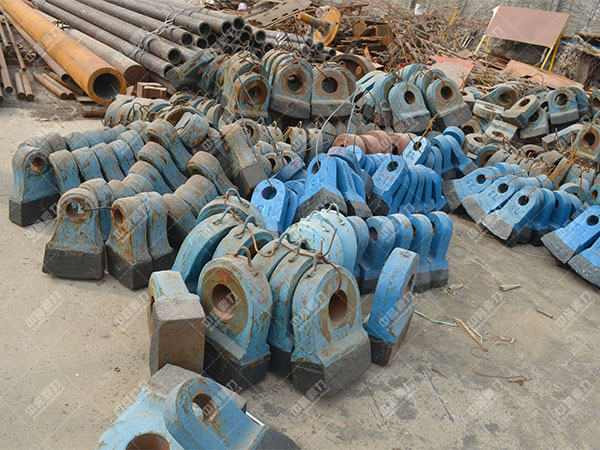

pc錘破機錘頭淬火工藝詳解

pc錘破機錘頭零件其淬火方式是選擇等溫淬火技術，可改進高鉻鑄鐵基體組織，提高其韌性和 性，等溫淬火就是把鋼件加熱使其奧氏體化并均勻化后，使之快冷到貝氏體轉換溫度區間（260～400℃），放入溫度稍高于Ms點的硝鹽浴或堿浴中，等溫須期間（通常在浴槽中保溫時間為30~60min），使奧氏體轉換為貝氏體，然后取出置于空氣中冷卻的淬火技術，等溫淬火彎曲量少，莫氏硬度提高并兼有良好的韌性，而且通常情景下不用再進行回火。
