【pc錘式碎石機構件構造及錘頭材料】pc錘式碎石機結構此為產一段不可逆式，其主要構件為：驅動電機、驅動零件、轉子、軸承、蓖篩和機殼等。

pc錘式碎石機構件構造及錘頭材料

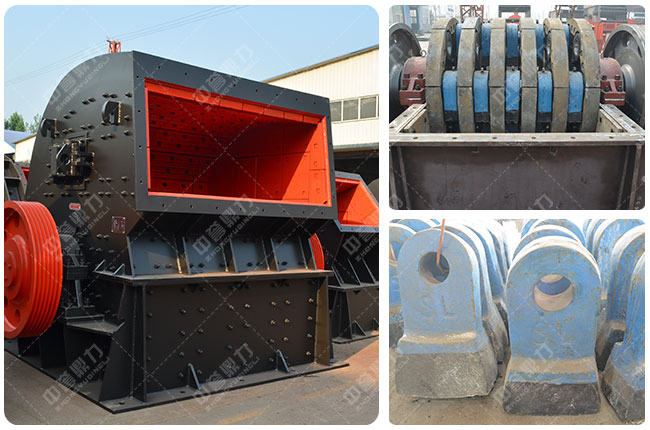

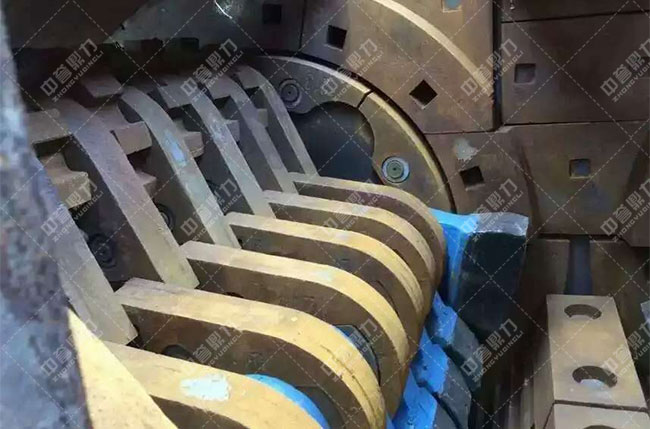

做為機器主要零件的轉子，它由主軸、圓盤、銷軸、錘頭、飛輪等組合，錘頭裝在軸套的銷軸上，它可自由擺動，并通過銷軸可以調改與蓖篩的距離，主軸端部有飛輪，以縮小轉子回轉時的不均勻性，工作時加工原料進人機腔后，獲得高速操作錘頭的沖擊而破碎，破碎了的加工原料從這操作的錘頭獲得動能，高速地沖向機殼內壁的襯板和蓖篩孔與此此時，還獲得加工原料之間相互抨擊的破碎影響。

工作時，pc錘式碎石機的結構與分級是相輔相成的，經頂部結構破碎后的加工原料，小于蓖篩空間的顆粒從空間中排出，個別較大的加工原料在蓖篩上又一次經錘頭的沖擊，擠壓而破碎， 從蓖篩的空間中排出，當硬雜物進人機腔時，在錘頭撞擊下，硬雜物排至蓖條的末端，按時由特設的孔中取出，免得止錘子或蓖條的毀壞。

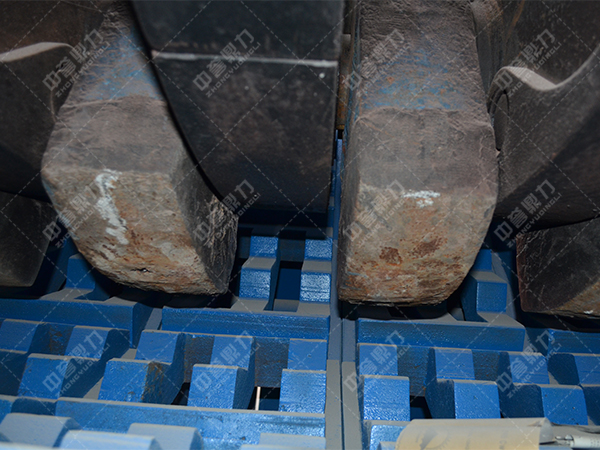

錘頭以鉸接辦法裝于銷軸上，操作時向外張開，碰到硬雜物，錘頭可往后退，起著保護影響，蓖篩的主要影響是調整破碎機械粒度，它磨損較快，憑借加工原料及機械粒度要求來選蓖孔尺寸，加工原料易碎，要求粒度較細，篩孔選為機械較大粒度的3-6 ;如果加工原料較硬難碎，粒度要求較粗，篩孔選為破碎機械粒度的1.5-2 。

錘頭是的工作零件，通經常使用好性能鋼、高錳鋼或其余合金鋼做成，除要求能地破碎加工原料外，在結構上還要求錘頭在磨損后能上下或前后調頭使用，以盡可能憑借材料，裝在轉子上錘頭重量應相等，防止操作時出現振動，改換錘頭時應成對地改換，其重量的誤差應調整在須的范圍內，此機型的機械粒度與錘頭數目、轉子速度有關。

錘頭圓周速度通常在35一70 m/s，如果破碎加工原料較脆，且機械中粒度細小，則錘頭速度應大些 (約40 - 75 m/s)，且輕型錘頭數目應多些;如果破碎加工原料較硬且要求機械為中等粒度，則錘頭速度應低些 (35一5 m/s)，數目宜少些，而錘頭重量應大些，添加錘頭的速度盡管可以使破碎比添加，機械中細粒含量增多，但相應添加了功率消耗，減少了生產率，此時還會引發錘頭、蓖篩和襯板的劇烈磨損。
