近日河南已掃去多日的寒冷，讓我們大家感受到春季的溫暖，雖然晚間時分的還有點寒冷，但是不似冬天那么，讓我們瑟瑟發抖。河南中譽鼎力破碎機廠家小編在這里，提醒大家出門仍然多穿點衣服，感冒。小編就整形錘式破碎機的結構設計和大家展開討論。

整形錘式破碎機的結構設計

1、整體結構的設計

該機為可逆式的（即轉子體可正反轉），在整個結構設計時采用了對稱結構型式，為了提高破碎比，增大進料粒度，使煤塊在破碎腔內得到破碎，設計時，適當增大了破碎腔，并在破碎腔內安裝了反擊板，使該機具有反擊作用，架體主要由16mm厚的A₃鋼板焊接而成。

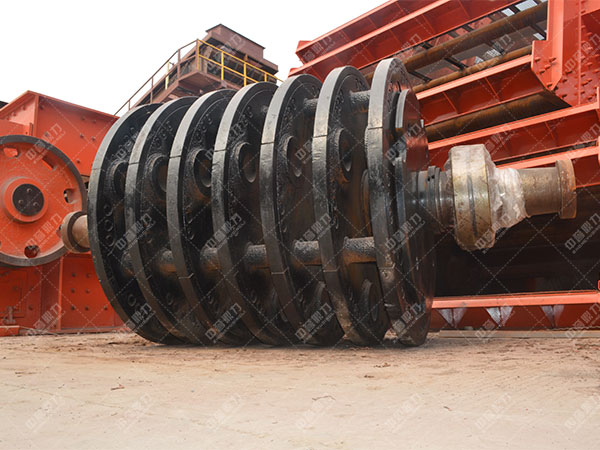

為提高整形錘式破碎機主要易損件的性，延長其使用壽命，錘頭、篩條、反擊板、破碎板及主要襯板材質均選用ZGmnl3；篩條呈幅射狀布置，斷面結構形狀為梯形，為出料粒度＜1毫米左右，篩條間隙為2.5±0.5毫米，對皮帶輪和圓盤的結構尺寸有改動。圓盤上設有4個備用孔，當錘頭磨損到程度后，可將錘軸從原孔中抽出，安裝到備用孔上，使用備用孔，可使錘頭的使用壽命延長一倍，調整機構設計時，采用吊環螺釘調節方式，此調節方式結構簡單，調節靈活，易于操作。

2、反擊裝置的設計

反擊裝置又稱反擊板，它的作用有兩個：一是承受被板錘出的煤在其上碰撞破碎；二是將碰撞破碎后的煤重新彈回錘擊區，再次進行沖擊破碎，其目的是整個沖擊過程正常進行，終獲得所需的產品粒度。

3、整形錘式破碎機起收塵作用的設計

整形錘式破碎機屬于錘擊式類型，含塵鼓風量很大，污染環境，出口處的含塵濃度較高，高出家100～400倍。

整形錘式破碎機的鼓風機理完不同于離心式透平鼓風機，也不同于容積式鼓風機，從根本上說，它是由于錘子轉動周圍氣流在環流與回流時紊動的不同，引起局部部阻的不同，使回流量不等于環流量造成的，因此腔內兩個雙擊板可起到環流間隙和回流間隙的方法來破碎機的通風效果，這樣可省略收塵裝置、技術經濟效果、又無粉塵的污染。

4、清篩機構的設計

整形錘式破碎機受出料粒度的限制，篩條間隙很小、該機破碎比高，產品粒度小.這樣當破碎煤含水分高時，篩條間隙很容易堵塞，直接影響產量，如何篩條的堵塞是一大難題，內外都未解決此問題，我們在破碎機上設計了機械傳動式清篩機構。

其結構是：以電機為動力，通過皮帶傳動減速在清篩架上安裝清篩齒，在曲柄滑塊機構的帶動下，使清篩齒在篩條間作往復直線運動，達到清篩目的，清篩架的往復運動是在曲柄、連桿帶動下，靠滑輪在支承軸上滾動實現的。采用滑輪可該機構的安裝精度，同時，可減少機構運動的摩擦阻力，為機構能正常工作，連桿與曲柄長度為4.7。

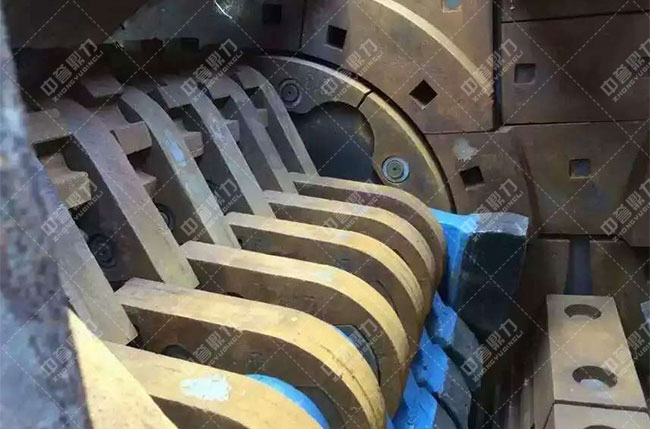

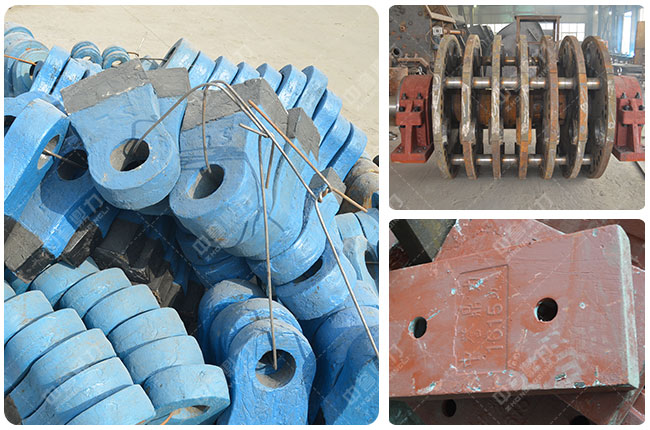

5、錘頭的結構設計

該整形錘式破碎機錘頭的設計對破碎功率起著重要作用，因為錘頭作的力多，因此須考慮①錘頭重力位置，它碰撞的集中點，從而有助于控制錘頭碰撞的大小和物料被破碎后的形狀；②由于錘頭的轉動所產生的氣流也須加以考慮，通常氣流中含有數量的細粒，應該¥快將它們從錘頭和轉盤處散開，否則，將會加速這些部件的磨損；③錘頭的外形也是一個很主要的因素。一個設計得很好的錘頭磨損少，因而使用壽命長；④錘頭的硬度是錘頭使用壽命基本的因素。錘頭須硬才能經得住磨損，并且為了減緩沖擊，錘頭有的撓性。

這些就是我們河南中譽鼎力廠家的整形錘式破碎機的結構設計特點，我們在這里告訴大家，只有整形錘式破碎機結構設計的，后期的操作中才能的服務用戶。大家都知道整形錘式破碎機在礦山設備行業中占據著重要的作用，整形錘式破碎機生產廠家河南中譽鼎力研發生產的產品有不同的錘式破碎機結構，并且錘式破碎機型號多樣化，可以搭配不同產量要求的破碎機設備，不僅在煤炭深加工、電力、礦山機械、建筑材料工業等原材料加工方面具有際先技術水平，同時為家經濟基礎建設作出了不可或缺的貢獻。
