【錘式破碎機的轉子裝配結構改造優化分析】煉鋼高爐噴煤制粉體系通常運用的粉碎機械是錘式破碎機，錘式破碎機在制備煤粉順序中，由于工藝水準局限性，錘頭以及內部零零件產生了困擾，制約了制粉效能，中譽鼎力對這些困擾做出了匯總，詳細梳理了困擾產生的緣由，并找到了比較多的處理法子。

錘式破碎機產生的困擾介紹

錘頭棱緣磨損快困擾，遂倒向正轉，石子機空載順序無異常，當負載生產時，錘式破碎機內部有顯著的摩擦聲響。

初步了解因素是軸承定位無效發生串移，經測量兩端軸承座與軸之間位移量，尺寸沒有每個誤差，故此種因素，遂對錘式破碎機轉子總成構造安裝配置查找因素，停工檢修門檢測，發現轉子北側邊沿一排混合器臂、混合器頭(簡稱錘臂、錘頭)與錘式破碎機殼體發生摩擦，分別對應測量轉子兩端混合器頭與殼體之間空間，斷定轉子北側錘臂鎖緊定位環緊固螺絲松動，導致轉子各定位環沿軸向依次北移，引起混合器頭磨損錘式破碎機殼體。

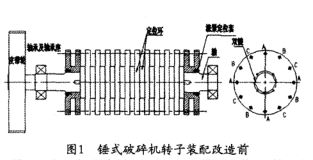

該錘式破碎機轉子安裝配置形式如圖1，在轉子受高溫及本身高速旋轉時，轉子混合器臂、混合器頭及定位環沿軸向單向受力，拉緊定位套在軸向、徑向作用力不能完成鎖緊的情景下，轉子整體發生軸向串移現象，引起錘式破碎機機轉子磨殼體。

錘式破碎機的轉子裝配結構改造優化分析

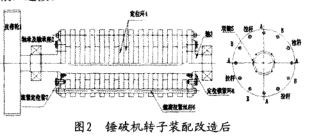

對于錘式破碎機轉子鎖緊定位環整體串軸情景，企業停工做出調節緊固以及焊接加固修復轉子，但不能從根本上處理困擾，需求每天停工做出緊固，由于該困擾的處理難度，我么對轉子構造安裝配置做出優化布置以及改造，改造圖詳見圖2。

1、優化轉子定位緊固裝置

改造轉子裝+配構造定位緊固裝置，采取三重定位緊固裝置組成：

(1)螺旋拉緊絲桿鎖緊裝置，經過沿軸圓周趨勢均布的4根螺旋拉緊絲桿，將各鎖緊定位環串聯，運用螺母將所進定位環鎖緊成一個組成體。

(2)拉緊定位套鎖緊裝置，經過對錘式破碎機轉子兩側端部的定位環內安裝拉緊定位套，將轉子定位環與軸銜接接成一個沿軸向、徑向鎖緊的旋轉組成體。

(3)定位鎖緊環裝置，經過2件圓形法蘭式定位鎖緊環，分別將錘式破碎機轉子兩端部的定位環與軸銜接成一個沿軸向、徑向鎖緊的旋轉組成體。

2、改造混合器臂、混合器頭安裝配置方式

在不減輕混合器臂、混合器頭數目以及制粉成效的情景下，適應錘式破碎機轉子安裝配置構造三重定位緊固裝置組成需求，改造混合器臂、混合器頭安裝配置布局以及形式。

3、改造轉子總成密封環，便于檢修檢修

對于轉子密封環與殼體因高溫沾結困擾，其密封環與殼體配合為過渡配合，引起拆卸困難現象，在不影響密封成效的情景下，對密封環面布置處置成倒角，并根據對稱構造，增設8個M24的拆卸頂絲螺孔，便于密封環的安裝與拆卸。

本次對錘式破碎機的改造處理了轉子串軸、磨擦機殼體困擾，了噴煤制粉體系的工作效率，除了為煉鋼廠制備煤粉外，中譽鼎力錘式破碎機還可處理好幾種物料，歡迎您前來購買。
