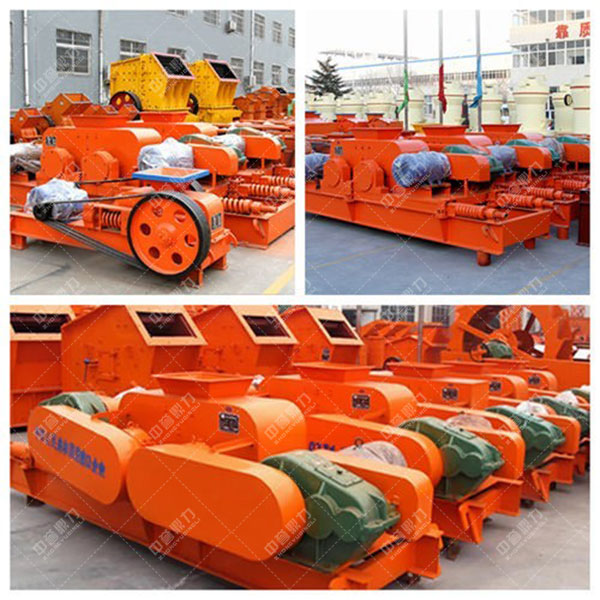

【對輥式破碎機的設計分析】對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。對輥式破碎機因其工作、維修簡單而被廣泛運用于水泥、冶金、化工、電力等行業。自然，對輥式破碎機的設計也是大家普遍關心的問題，下面，河南中譽鼎力廠家就為大家詳細介紹對輥式破碎機的設計信息。

對輥式破碎機的設計

1、方案設計

對輥破碎機包括輥筒支架、主動輥筒和從動輥筒。主動輥筒設置在主動軸上，從動輥筒設置在從動軸上，輥筒支架兩側設了導軌，主動軸通過一軸承座設置在導軌上，從動軸通過二軸承座設置在導軌上，一軸承座和二軸承座之間設置有擋料板。擋料板為“L”型折邊薄板。擋料板分為一擋料板和二擋料板，一擋料板設置在一軸承座內側主動輥筒的前面，二擋料板安裝在從動輥筒的前面，一軸承座內側和二軸承座內側相對。兩擋料板相互重疊貼合，兩擋料板的折邊長度之和大于兩軸承座內側所能調節到的合適間隙距離。

2、設計原理及步驟

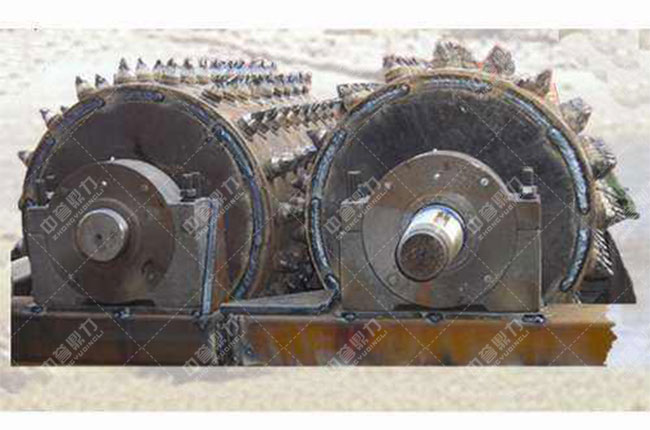

如圖所示，對輥破碎機包括輥筒支架1、主動輥筒21和從動輥筒31。主動輥筒21設置在主動軸2上，從動輥筒31設置在從動軸3上；輥筒支架1的左右兩邊設置有導軌11；主動軸2通過一軸承座22設置在導軌11上，從動軸3通過二軸承座32設置在導軌11上；相鄰的一軸承座22和二軸承座32之間設置有擋料板。該擋料板為“L”型折邊薄板。該擋料板分為一擋料板4和二擋料板5，一擋料板4螺接在一軸承座22內側靠近主動輥筒21的部，二擋料板5螺接在二軸承座32內側靠近從動輥筒31的部，一軸承座22內側和二軸承座32內側相對。一擋料板4與二擋料板5相互重疊貼合。一擋料板4的折邊長度為L1，二擋料板5的折邊長度為L2，L1與L2之和大于一軸承座22內側和二軸承座32內側所能調節到的合適間隙距離。

希望看完對輥式破碎機的設計分析，大家對該設備更加了解。河南中譽鼎力設計的破碎機試驗樣機在工作時，主要是完成進料、破碎的運動過程。在各運動過程中，通過ADAMS進行破碎機的運動仿真實驗，可以測試出破碎機試驗樣機腔型的運動情形，破碎板的大水平行程近似為300mm，運動周期約為5s，在各運動過程中，破碎機按照設計預定的軌跡運動，各構件沒有產生干涉現象，也未發生礦石堵塞現象，仿真的破碎機行程特征值與理論計算值基本一致。
