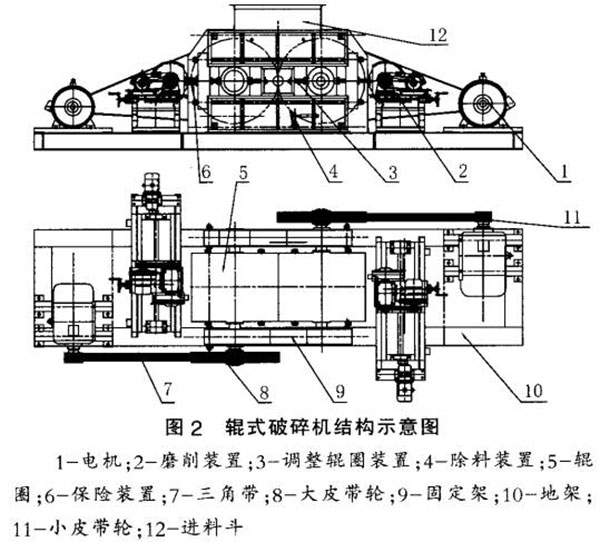

【輥式破碎機配件結構特點】輥式破碎機在石料破碎中也是比較常用的，該系列輥式破碎機主要由輥輪、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。該輥式破碎機適用于冶金、建材、耐火材料等工業部門破碎中、高等硬度的物料。為了讓大家更了解該設備，我們本文就來介紹下輥式破碎機配件結構特點！

輥式破碎機配件結構特點

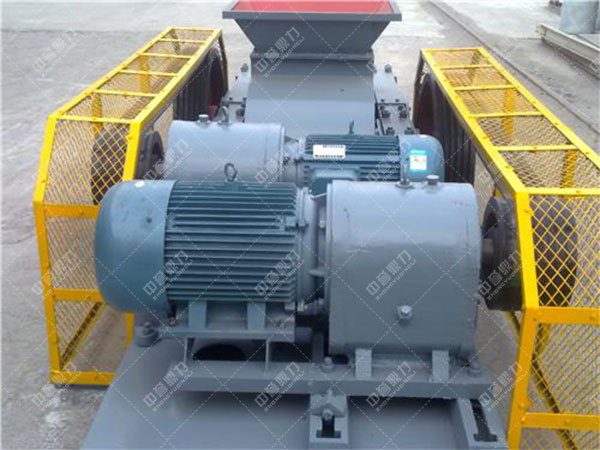

1、驅動裝置

輥式破碎機驅動裝置包括電動機、定扭矩聯軸器、減速器、齒形聯軸器、大小齒輪傳動箱及齒輥等。破碎機工作時如有異物進入，使轉矩過設定值，定扭矩聯軸器的摩擦片打滑，檢測裝置將信息反饋給主控制室，以便及時采取相應措施，避免發生重大事故。在傳動裝置中，也有采用柔性傳動的。

2、齒片及主軸

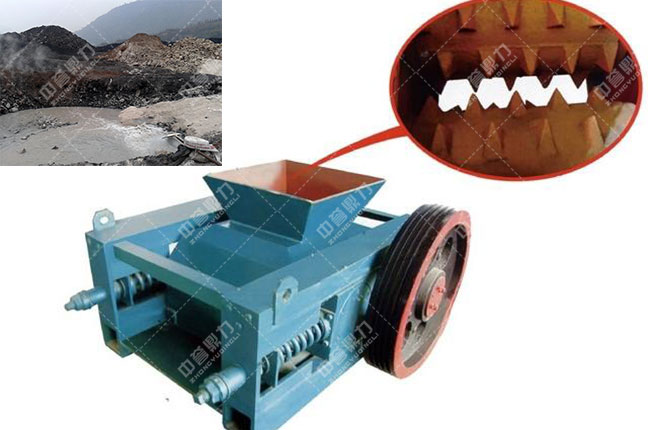

輥式破碎機齒片沿主軸軸向分布若干排，每排沿周向均布3個齒并使各排齒交錯，這些齒片同鍛制的主軸內外六方軸孔裝配在一起，齒及主軸工作面澆鑄或堆焊耐熱合金；為了延長其使用壽命，軸及齒冠均可通水冷卻。由于破碎時產生的載荷是不均勻的，所以主軸軸承采用雙列向心球面滾子軸承，在結構上可以承受這種不均勻載荷。

3、箅板及支承臺車

輥式破碎機箅板設計成可前后調換使用，使其壽命增加一倍。在工作部位澆鑄或堆焊耐熱合金，并能通水冷卻。箅板直接坐在臺車上，在需要前后調換或更換時，用臺車牽引裝置將其從打開后的防塵罩活動門牽引出來。工作時臺車是靠支座支承的，并用銷子固定，所以臺車的4個輪是不承受工作載荷的。

4、導料溜槽

輥式破碎機導料溜槽采用高鉻鑄鐵襯板，磨損后可更換，由于處于高溫環境中，所以一般采用通水冷卻。有的在溜槽中間傾斜部位焊接梯形框架和有助于燒結餅積存的自襯箱，可減少燒結餅在卸落時對其溜槽磨損。

5、防塵罩

輥式破碎機防塵罩是由螺栓裝配的，上部兼作除塵罩。其結構便于齒輥、導料槽及箅板等維修和保養。在吊出破碎機主軸的罩子上方做成嵌入式的，用銷子固定，齒輥及兩側軸承可整體吊出。兩側壁主軸通過部分的頂部做成插入式，中間做成單開式。為便于取出箅板，在罩子的前下方做成活動門。

輥式破碎機工作原理

對輥破動力是由電動機上的三角皮帶輪傳出，再通過一對中間減速齒輪，使固定軋輥旋轉，再借助固定軋輥另一端的一對長齒輪驅動活動軋輥，兩軋輥成相對運動而擠壓物料。

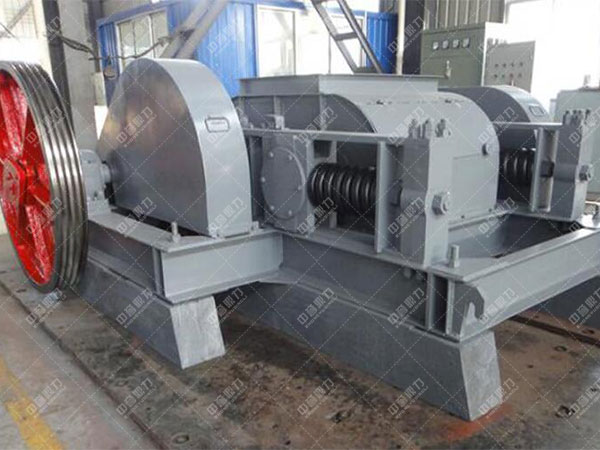

對輥破兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
