【對輥破碎機構造_安裝試車_維護保養】對輥破碎機廣泛應用于冶金、建材、耐火材料等工業部門破碎中、高等硬度的物料。具有噪音低、粉塵少、性能、維修方便等特點。

對輥破碎機構造

對輥破碎機是由破碎輥、調整裝置、彈簧保險裝置、機架等組成。

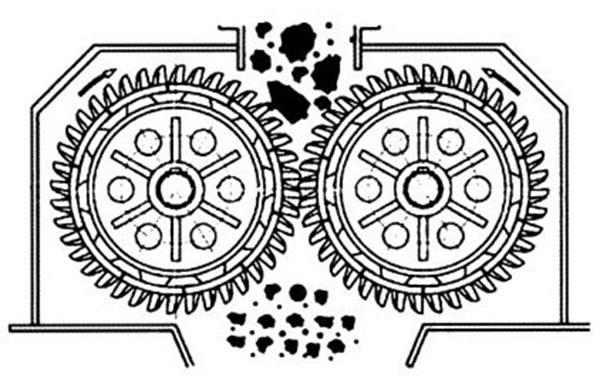

破碎輥：是在水平軸上平行裝置兩個相向回轉的輥?zhàn)�，它是破碎機的主要工作機構。由于輥皮與礦石直接接觸，所以它需要時常更換，而且一般都是應用性好的高錳鋼或碳素鋼（鉻鋼、鉻錳鋼等）制作。

調整裝置：調整裝置是用來調整兩破碎輥之間的間隙大小（即排礦口）的，它是通過增減兩個輥?zhàn)虞S承之間的墊片數量，或者利用蝸輪調整機構進行調整的，以此控制破碎產品粒度。

彈簧保險裝置：它是輥式破碎機很重要的一個部件，彈簧松緊程度，對破碎機正常工作和過載保護都有重要作用。機器正常工作時，彈簧的壓力應能平衡兩個輥?zhàn)又�間所產生的作用力，以保持排礦口的間隙，使產品粒度均勻。當破碎機進入非破碎物體時，彈簧應被壓縮，迫使可動破碎輥橫向移動，排礦口寬度增大，機器不致?lián)p壞。非破碎物體排除后，彈簧恢復原狀，機器照常工作。

機架：機架一般采用鑄鐵鑄造，也可采用型鋼焊接或鉚接而成，要求機架結構須堅固。

對輥破碎機近幾年來的發展緩慢，只是在機器排礦口的調整和保險方面采用液壓裝置，并且出現了多輥輥式破碎機（如四輥破碎機）。四輥破碎機實際上是一種組合的對輥破碎機，由規格相等的兩個對輥機串聯所組成，構造上與光面對輥機大體相同。這種破碎機，是用兩個電動機通過皮帶或齒輪減速裝置而實現機器的傳動的。

對輥破碎機安裝試車

對輥破碎機的安裝

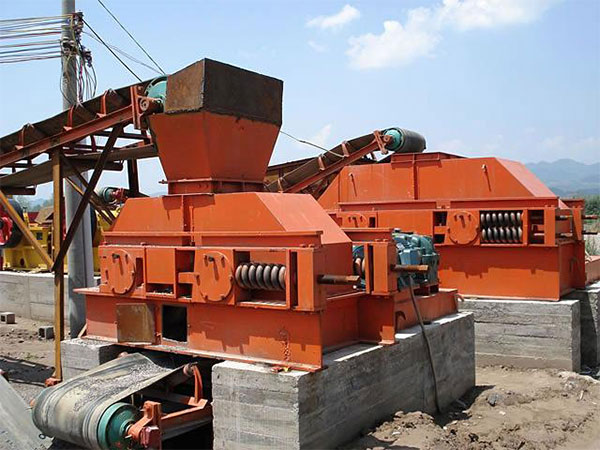

對輥破碎機切勿放在不通風容易生銹的場合，對輥破碎機可安裝在混凝土基礎上，或安裝在建筑物的樓板上。為了地承受機器在工作時所產生不均勻力，在底架下安置木條，使整臺機器與木條貼合，木條根數及一般斷面可在對輥破碎機的布置圖上找到，也可依據安裝的具體情況來進行選擇。

對輥破碎機的試車

對輥破碎機試車應符合如下的技術條件：

（1）各部件間相對位置應符合圖紙要求；

（2）對輥破碎機在裝配后空運轉4h；

（3）對輥破碎機在運轉時V帶輪、齒輪、輥?zhàn)拥刃�轉部件，都應平穩無振動，齒面輥?zhàn)拥夭坏门c機體碰擦，不應有不正常響聲；

（4）軸承溫升不得過30℃，高溫度不得過70℃。

對輥破碎機維護保養

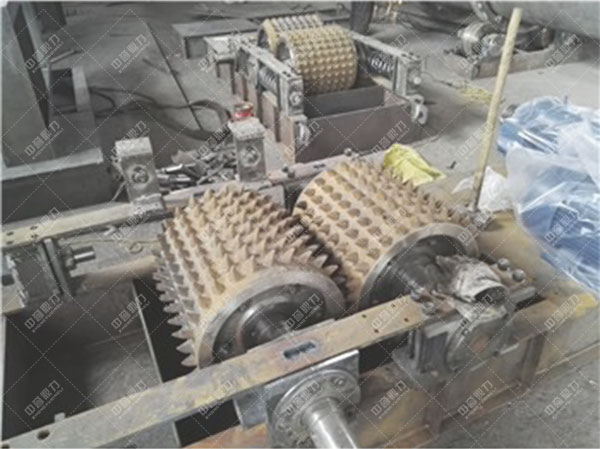

對輥破碎機在運轉時需要對輥面經常進行維修。光面對輥破碎機有時在機架上裝有砂輪，當輥面磨出凹坑或溝槽時，可以不拆掉輥面而在機器上對輥面進行磨削修復。齒面對輥破碎機的齒板或齒環是可以更換或調頭使用的。當齒牙磨損至程度后，須更換或修復，否則導致破碎產品粒度不均勻、功耗增加、生產量下降等。有的機器上還裝有堆焊裝置，可直接在機器上進行修復。有的光面對輥破碎機附有輥?zhàn)幼詣?dòng)軸向往復移動裝置，使輥面磨損均勻。

采用滑動軸承的對輥破碎機，應注意輥?zhàn)虞S承的間隙。輥?zhàn)虞S瓦與軸頸的頂間隙通常是軸頸直徑的1/10000～1.5/10000，軸瓦的側間隙是頂間隙的1/2～1/3。

為了對輥破碎機的大產量，加料須連續均勻分布于輥?zhàn)拥拈L(zhǎng)上，應定期檢查出料口是否有堵塞現象，并在電動機停止工作前先停止給料，當料塊完落下，輥?zhàn)幼優榭辙D(zhuǎn)時，方可停電動機。如果沿輥?zhàn)娱L(zhǎng)度方向給料不均勻，輥面不僅磨損較快，而且各點磨損不均，將出現環形溝槽，使正常的破碎工作受到破壞，破碎產品的粒度不均勻。因此，除用于粗碎的對輥破碎機外，中、細碎對輥破碎機通常設有給料機，以給料連續、均勻，而且給料機的長度與輥?zhàn)娱L(zhǎng)度相等，使給料沿輥?zhàn)娱L(zhǎng)度方向均勻一致。

對輥破碎機的合理保養及正確的操作使用，可以連續工作，減少停車時間，只有正常的管理及每天檢查對輥破碎機的正常工作情況，才能防止故障，其連續工作。
