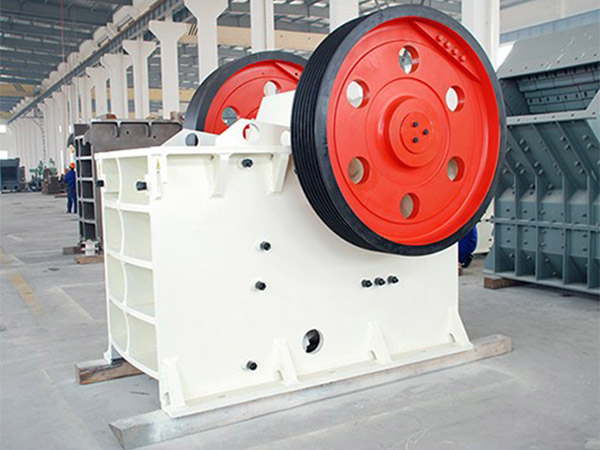

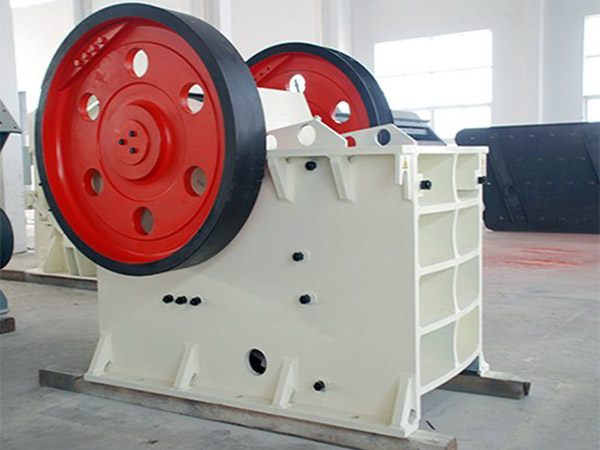

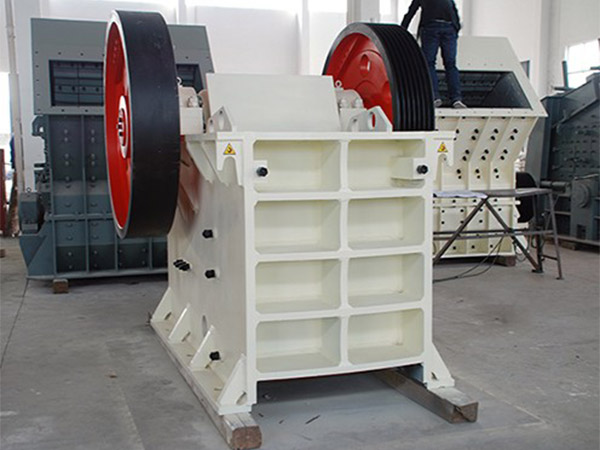

【業內分析：顎式碎石機機架內部的組成】顎式碎石機機架是—個—上下開口的四方斗，有選擇鋼板焊接結構、鑄鋼件結構的或鑄鐵的，定額板裝在機架的前壁上，機架兩側內壁裝有側板，做為防止斗壁的磨損和緊不變板之用，機架后上方兩側安裝偏心軸的軸承座。

顎式碎石機機架內部的組成

鄂式碎石機結構不斷取得優化完善，偏心軸通過滾動軸承或滑動軸承支承在機架的軸承座上，其兩端分別裝著直徑相同的驅動皮帶飛輪，飛輪是用做均衡皮帶輪的，兩輪對稱地運行，可以儲存及釋放能量，使偏心軸運行均勻，偏心軸由電機或內燃機通過v形皮帶驅動系統來驅動。

動鄂板的頂部為一圓筒，通過軸承懸掛在偏心柱上，底部為矩形板面，正面裝有動瀕齒板，背面有增強筋條，動鄂板的后下端有安裝推力板(為矩形板)的橫槽，槽內通過圓枝銷裝有肘板座，而推力板則裝在肘板座之間，用做支撐動鄂板的下端進行擺動，并起保護影響，因推力板在動鄂板下端的擺動中也上下擺，其前后端面制成圓弧形，以便與肘板座形成困面接觸而減少磨損，在推力板中部開挖有數個橢圓孔或圓孔以減少其受力性能，當破碎斗內偶爾落入過硬而難以破碎的石塊或其余鐵器等物時，推力板先被切斷，從而免不包含其余主要零件的破損。

動鄂板后面下端被一根帶彈簧的拉桿銜接于機架的后壁，使動鄂板下端既能向前動，又能向后拉復原位。矩形的定鄂板和動鄂齒板都是由高錳鋼鑄成的．它們的工作表面都鑄有縱向齒，而且兩種板的齒與槽相對，破碎過程當中對石塊既有壓碎影響，又有彎曲影響，從而提高了破碎效能。兩頃(齒)板都是上下對稱的，當?shù)撞磕�損過量后可倒頭使用。調整 可用做調整卸料口的直徑．使碎石機解決出不同性能的碎石成品，對楔鐵式調整 ，借調整螺絲及螺母可使楔鐵沿機架后壁上升或，則前楔鐵可在機架內側的滑措內前后滑動，通過推力板使卸料口的直徑變化。
