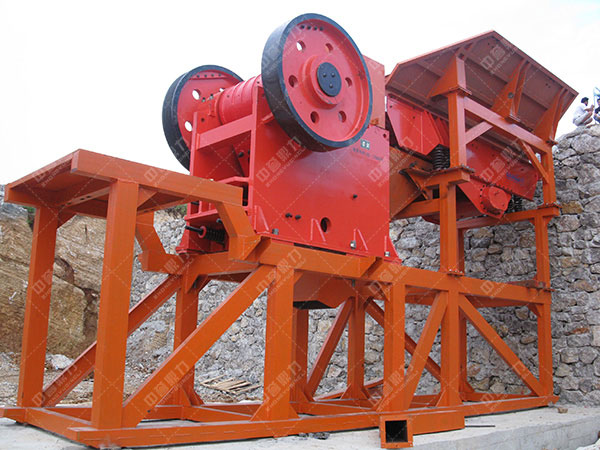

顎式破碎機過載保護工作流程

1、正常工作

正常工作時，顎式破碎機推力板作用在工作缸上的壓力低于液壓缸推力，動作閥處于上限位置，推力板不產生移動，顎式破碎機正常破碎物料；

2、過載保護

當鄂式顎式破碎機破碎腔進入非破碎物體時，破碎力增大，此時鄂式顎式破碎機推力板作用在工作缸上的壓力高于液壓缸所能提供的推力，于作缸高壓油腔中油壓瞬時升高，節流閥使動作閥動作，系統(液壓缸)泄油，限制推力板大推力(即大破碎力)而保護機器；

3、排除故障

非破碎物進入破碎腔后，由于受工作缸所能提供的大推力限制，活塞右移縮回，相應地顎式破碎機排礦口增大，由于顎式破碎機動顎的嚙合，非破碎物逐步向下運動而終從排礦口排出，自動排除破碎腔中的非破碎物。如果破碎腔中進入非破碎物生產的“產品”不合格，可由輔助裝置剔除；

4、自動恢復

當非破碎物自動排除后，活塞處于縮回位置，由于破碎力下降，動作閥在沒有上腔瞬時高壓情況下使其閥芯恢復上限位置，不再對系統泄油；同時，柱塞式噴油泵在油壓調節裝置的作用下以大泵油量對系統泵油，直到工作缸活塞左移至限位置。至此，顎式破碎機恢復正常。
