【pe鄂破機新機架結構的受力分析】pe鄂破機是巖石破碎運用普遍的破石機械，由于技術的成長，pe鄂破機也通過了一代代更換，但顎破架被忽略，近期，中譽鼎力生產商對于pe鄂破機機架受力方面問題進行修改，由此，pe鄂破機誕生。

以某石料場Ф1400毫米×600毫米pe鄂破機為例，對新結構機架進行受力了解，pe鄂破機工作時機架主要承受的載荷有：①顎板破碎加工原料出現的反力；②液壓缸的鎖緊力，該pe鄂破機操作時所需的額定比壓為4.5N/m㎡，思考須的安系數，根據較大比壓為6N/m㎡進行設計，因此機械操作所對應的較粗碎碎力為F=1400×600×6=5040kN。

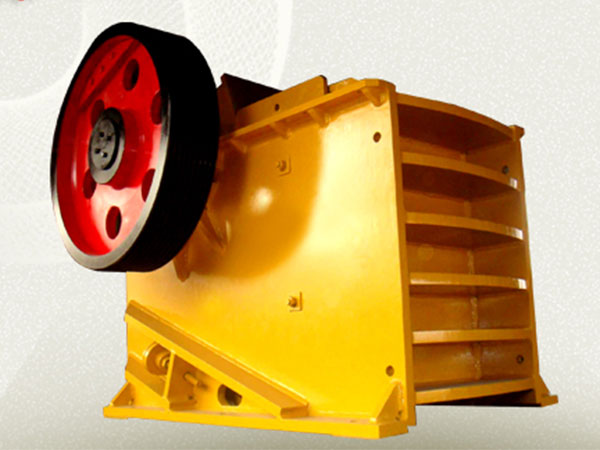

pe鄂破機新機架結構的受力分析

1、平穩載荷下的受力了解

平穩載荷下，pe鄂破機破碎力均布在顎板方向上，憑借材料力學力矩均衡原理，分別以每側軸承做為操作點，列出力矩均衡方程，求得顎板兩側軸承受力均為F1=2520kN；然后，以機架與底座銜接點做為操作點，列力矩均衡方程，得出機械按較大比壓6N/m㎡平穩操作時，每個液壓缸的對應拉力為F2=1260kN。

從計算結果可以看出，機械在均勻載荷影響下，機架所受的較大等效應力為71.5MPa，小于材料的屈服受力性能和疲勞受力性能6-4，對應的較大節點位移變化量為3.43毫米。

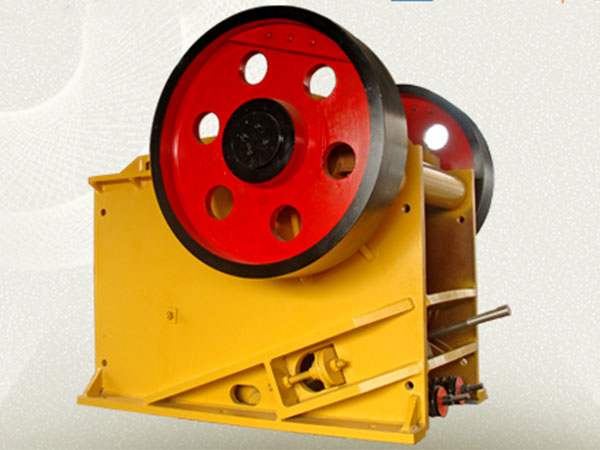

2、偏載狀況下的受力了解

機架惡劣的偏載應為顎板一側過鐵的狀況，機械一次偏載過鐵時，兩側顎板和軸承的受力不同，憑借材料力學力矩均衡原理，分別以每一側軸承為操作點，列出力矩均衡方程，得出一側軸承受力添加為F3=3353.058kN，另一側軸承受力減小為F4=1686.942kN[2]201，由于2個液壓缸油路相互連通，壓力相同，拉力相等，而且為顎板6N/m㎡的比壓不變，壓力傳感器或溢流閥的調定值不變，因此，兩側液壓缸的較大拉力不變，均為F2=1260kN，另外，在液壓缸與半機架的鉸接處，和半機架與底座的鉸接處都設置了關節軸承，這樣可以機架偏載彎曲時，銷軸仍受均布的徑向拉力（軸向分力較小，在此忽略不計），不會引入額外的其余應力。

從計算結果可以看出，機械在偏載過鐵的狀況下，機架所受的較大等效應力為122.7MPa，小于材料的屈服受力性能及疲勞受力性能，另外還可以得出，兩側壁板位置變化量不同，即軸承載荷較小一側的側板頂部銷軸孔（相對于底部銷軸孔）的節點位移為2.34毫米，軸承載荷較大一側的側板頂部銷軸孔（相對于底部銷軸孔）的節點位移為4.37毫米，表明兩側板頂部銷軸孔相對于底部銷軸孔的位移出現了約2毫米的誤差，換算到動顎板上2個軸承座的位移誤差約為1毫米，在機械操作許可誤差范圍內，表明機械在偏載過鐵的狀況下，動顎軸線出現了須的偏斜，但此時機架的彎曲是在彈性彎曲范圍內。
