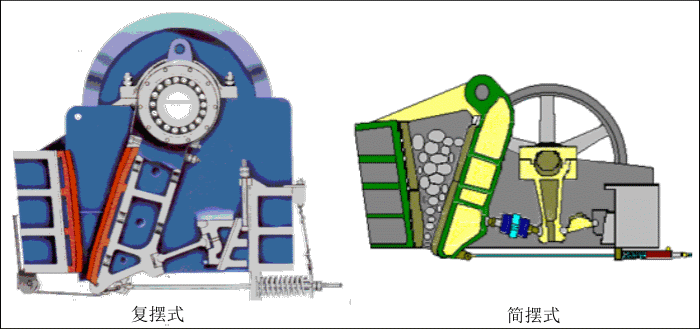

顎式破碎機是一種常見的破碎機設備，常用作粗碎破碎機。顎式破碎機根據結構的不同可分為簡擺式顎式破碎機和復擺式顎式破碎機兩種，下面我們根據其工作原理和特點，對比一下簡擺顎式破碎機和復擺顎式破碎機區別在哪。

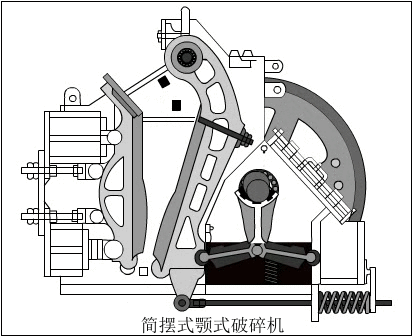

1、簡擺式顎式破碎機的工作原理：

動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，盡管動顎上受有很大地破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬地物料。此外，這種破碎機工作時，動顎上每點地運動軌跡都是以偏心軸為地圓弧，圓弧半徑等于該點至軸心地距離，上端圓弧小，下端圓弧大，破碎效率比較低，其破碎比i一般為3-6。因?yàn)檫\(yùn)動軌跡簡單，所以稱簡單擺動顎式破碎機。

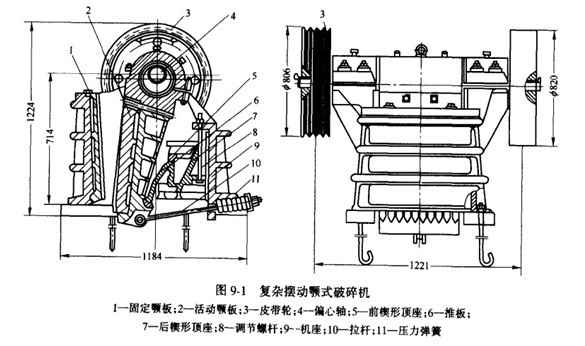

2、復擺式顎式破碎機的工作原理：

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構地連桿，由偏心軸地偏心直接驅動，動顎地下端鉸連著推力板支撐到機架地后壁上。當偏心軸旋轉時，動顎上 各點地運動軌跡是由懸掛點地圓周線，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。因?yàn)檫@種設備中動顎上各點地運動軌 跡比較復雜，所以稱為復雜擺動式顎式破碎機。

復擺式顎式破碎機與簡擺式顎式破碎機相比，具有以下優點：質量比較輕、構件比較少、結構更緊湊、破碎腔內充滿程度比較好、所裝物料塊受到均勻破 碎，加以動顎下端強制性推出成品卸料，所以生產率比較高，比同規格地簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有比較大的上下翻滾運動， 容易呈立方體地形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量比較好。

以上就是破碎機廠家中譽鼎力為大家介紹的簡擺式顎式破碎機與復擺式顎式破碎機的區別之處。如果大家有什么不懂的，歡迎撥打我們的熱線或者通過在線客服咨詢。
