焊接機架顎式破碎機簡介

破碎機是各種石料、礦物破碎的主要機器設備。近百年來，經各科學家和廣大工程技術人員的不斷努力，破碎機已發展到十幾個品種，包括顎式破碎機、反擊式破碎機、圓錐式破碎機、錘式破碎機、旋回式破碎機等，各種破碎機都具有其特點，以滿足不同用戶對各種石料、礦物的不同需要。雖然破碎設備已發展到如此繁多的種類，但目前內市場上，顎式破碎機仍然是為廣泛使用的品種之一，其中以鑄鋼機架顎式破碎機為代表。

雖然鑄鋼機架以來被視為破碎機機架好的一種，但它也有其缺點：

（1）結構復雜；

（2）加工難度大；

（3）生產周期長；

（4）鑄件生產過程對環境污染嚴重；

（5）很多鑄造缺陷會在使用過程中慢慢釋放出來，導致機架報廢。

為了緩解家經濟發展帶來的環保壓力、破碎機的生產成本、滿足移動式破碎篩分站對顎式破碎機外形尺寸的要求，經過技術人員的努力，對傳統的鑄鋼機架顎式破碎機進行了結構上的優化，設計出改進型的焊接機架顎式破碎機。該破碎機具有結構更簡單、生產效率更高、制造周期更短、生產成本更低、外形更美觀、制造過程更環保等優點。

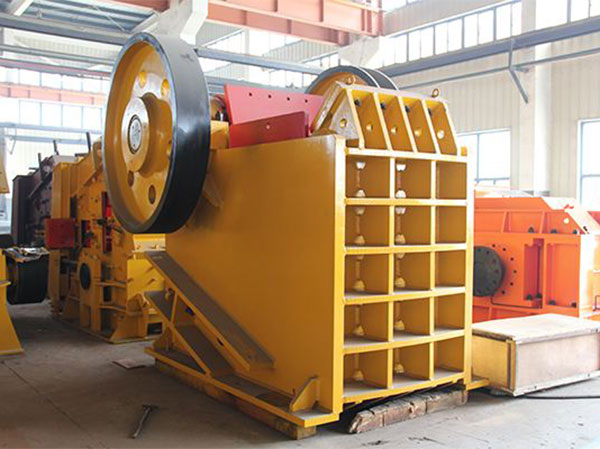

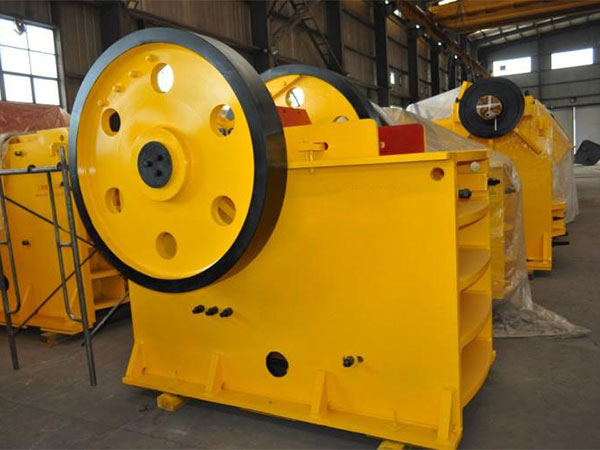

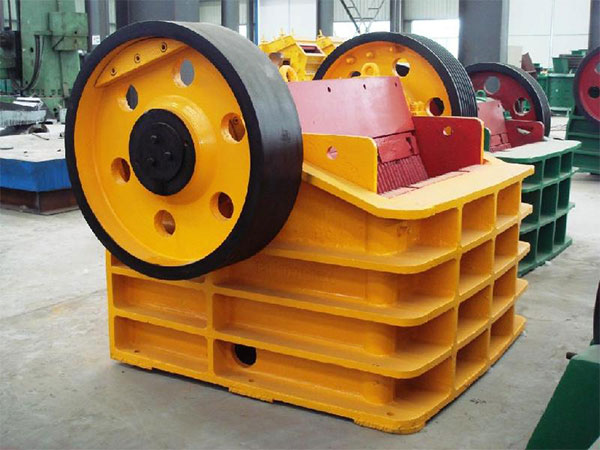

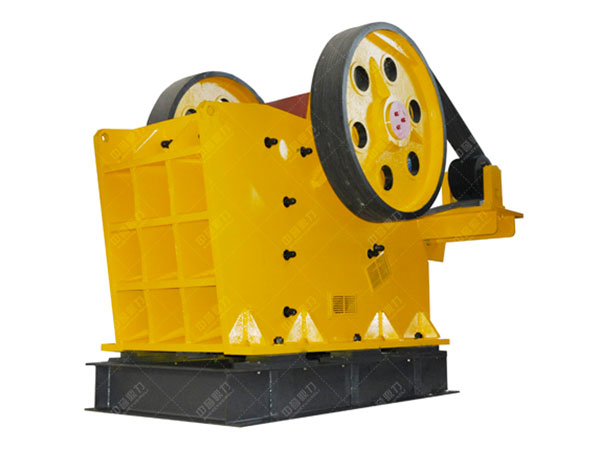

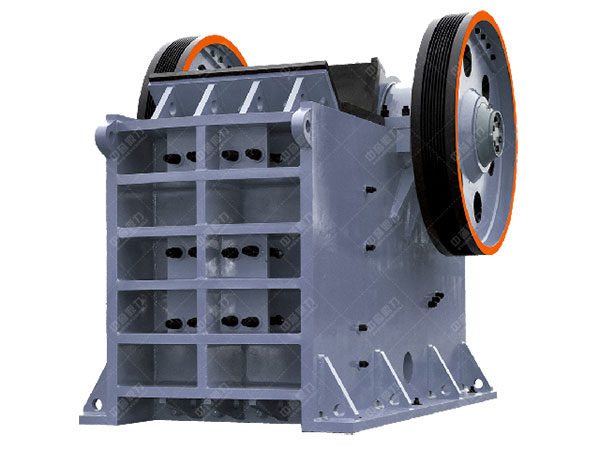

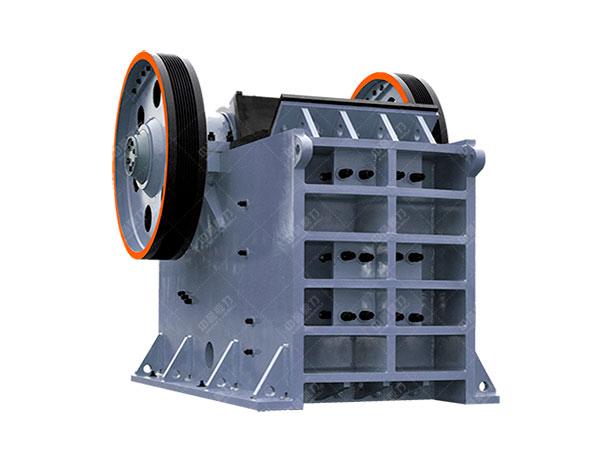

焊接機架顎式破碎機結構組成

焊接機架顎式破碎機的主要零部件組成與鑄鋼機架顎式破碎機沒有很大的區別，包括機架、動顎、偏心軸、飛輪、皮帶輪、固定齒板、活動齒板、邊護板、肘板、排料口調整機構、彈簧拉緊裝置等零部件，如圖1所示。不同的是對各零部件的具體結構和部分零部件之間的裝配連接方式進行了改進，主要體現在以下幾方面：

（1）整個機架除軸承座外其余采用厚鋼板焊接而成；

（2）機架軸承采用緊定襯套裝配，在襯套與偏心軸錐面配合處增加定位平鍵；

（3）調整座安裝采用契塊鎖緊；

（4）排料口調整機構取消調整座拉桿；

（5）皮帶輪、飛輪與偏心軸采用脹套連接，且外徑尺寸減��；

（6）動顎懸掛高度。

焊接機架顎式破碎機優勢

（1）焊接機架顎式破碎機在進料口大小不變的情況下，增大了排料口的調整范圍，因此擴大了可生產產品的粒度選擇范圍，機器平均處理能力提高了20%以上。

（2）鑄鋼機架在鑄造過程中，往往鑄造余量較大。改為鋼板焊接機架后，其重量減輕了1.1噸，大大節約了破碎機的生產成本。

（3）由于改鑄鋼機架為鋼板焊接機架，使得機架生產制造時間大大縮短。鑄鋼機架生產制造過程主要有兩方面較費時間，一是<strong>鑄件</strong>鑄造生產周期長，二是所有加工部位都須在大型機床上加工，浪費工時。而焊接機架除軸承座須先粗加工，與側板焊后再精加工外，其余加工部位均可在不同的較小機床上同時加工好后再焊接，這樣就大大了機架生產和加工時間。加上其它結構簡化后所節省的制造時間，改進后整機的生產周期由20天至14天，降幅達30%。

（4）破碎機的外形尺寸長、寬、高減小，很好地滿足了移動式破碎篩分站對顎式破碎機外形尺寸的要求。

此外，與鑄鋼機架顎式破碎機相比還有如下優勢：

（1）機架不存在鑄造缺陷和焊接應力，使用更為。機架采用鋼板焊接后，在制造過程中，采用的方式對整臺機架都進行了去應力處理，這樣既避免了鑄造缺陷，又解決了以往由于受設備、工藝等限制而無法解決的焊接應力問題，了機架在使用過程中不會因鑄造缺陷和焊接應力而使機架報廢。

（2）對動顎進行了三維模擬優化設計，糾正了以往設計不合理的部位，使其結構更簡單合理，受力狀況。并且其重量也減輕了0.24t，實現了成本的。

（3）調整座的安裝采用楔塊鎖緊；機架軸承采用緊定襯套裝配，并在其連接處增加定位平鍵；排料口調整機構取消了調整座拉桿；皮帶輪、飛輪與偏心軸采用脹套連接等，既簡化了結構，大大方便了維修裝拆，又使連接更加，減小了故障的發生機率。

（4）眾所周知，鋼板表面質量比鑄鋼件要好得多。加上用厚鋼板焊接而成的機架外部結構簡單，因此生產成形的破碎機外觀質量相當好。由于目前市場（是外市場）對破碎機的內部質量和外觀質量要求都越來越高，所以改進后的破碎機深受用戶青睞。
