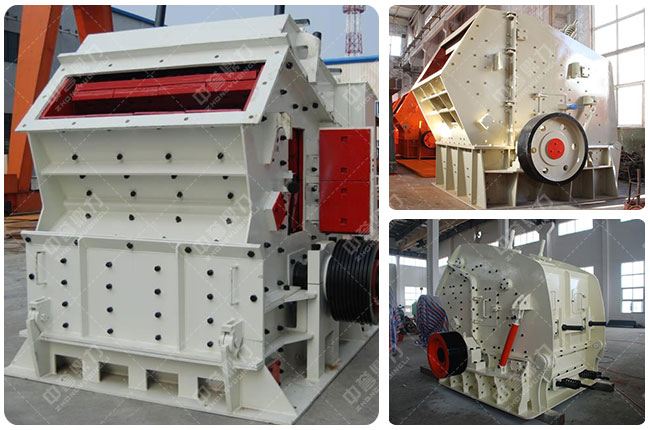

反擊式破碎機簡介

【進料粒度】：≤800mm

【生產能力】：30-800t/h

【應用范圍】：用于礦山、鐵路、能源、水泥、化工、建筑等行業破碎工藝。

【產品介紹】：本系列反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點，適用于破碎中硬物料。

反擊式破碎機簡稱反擊破，是利用沖擊能對中等硬度脆性物料進行破碎的設備。反擊式破碎機類型較多，主要分為單轉子反擊破和雙轉子反擊破兩大類。

該反擊式破碎機具有破碎比大、產品粒度均勻且過粉現象少、能耗低、設備制造容易、維護方便、硬巖破碎節能、產品粒度調整范圍大、排料粒度大小可調、簡化破碎流程等優點。

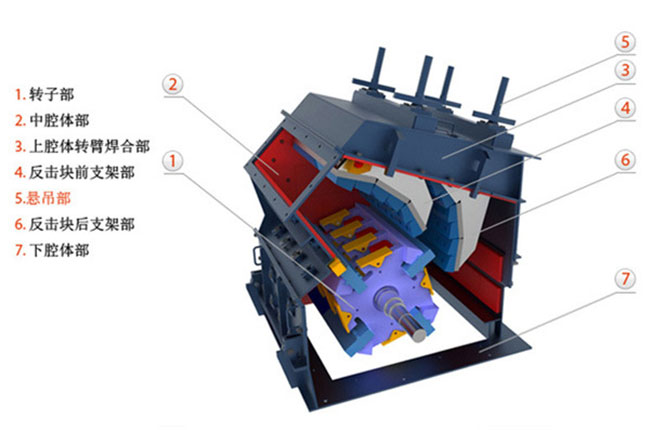

反擊式破碎機結構分析

反擊式破碎機由機架、反擊裝置和轉子三個部分組成。機架是整機的基礎所有零部件都裝在機架上，它分上、下兩部分，用鋼板和型鋼焊接制成。在轉子兩端的機架內壁上裝有錳鋼襯板，機架頂蓋和左側壁以及兩端壁構成可以翻轉的半開式上蓋，它是借助絲桿或液壓頂打開和關閉的，便于更換易損件等工作。

1、反擊破轉子部件

破碎機轉子架采用鋼板焊接而成，板錘被固定在正確的位置，軸向限位裝置，能的防止板錘竄動。板錘采用高材料制成。整個轉子具有良好的動靜平衡性和耐沖擊性。

2、反擊破碎機機架

破碎機機架有底座、中箱架、后上蓋三部分堅固、抗扭曲的箱形焊接結構件組成，彼此用高強度螺栓連接。為安的更換易損件，鉸鏈?zhǔn)綑C(jī)架蓋可用棘輪裝置啟閉。建議用戶在機架上放置起吊裝置，這將幫助你更為快捷的打開上機架以更換易損件或檢修設備。機架兩側均設有檢修門。

3、大型反擊破反擊架

大型反擊破碎機裝有前、后兩個反擊架，均采用自重式懸掛結構。每一反擊架被單獨的支撐在破碎機機架上。破碎機工作時，反擊架籍自重保持其正常工作位置;過鐵時，反擊架迅速抬起，異物排除后，又重新返回原處。反擊架與轉子之間的間隙可通過懸掛螺栓進行調整。反擊襯板可以從磨損較大的地方更換到磨損較小的地方。

4、反擊式破碎機傳動部分

反擊式破碎機的傳動部分采用窄V三角皮帶傳動。與主軸配合的皮帶輪采用錐套連接，增加結合面承載能力強，便于裝拆。轉子的轉速可通過更換槽輪來調整。

5、殼體總成

殼體是反擊式破碎機的支承部件，要有的強度。殼體不能產生變形或開裂現象，在殼體內部不能存在內應力。如果存在內應力強度不夠，會在破碎機運行過程中產生整機的變形，造成破碎機的停機，嚴重時造成破碎機的報廢。反擊破殼體由破碎機前、后反擊架、反擊襯板、主軸、轉子、等部分組成。

6、驅動系統

反擊式破碎機主機產生的動能，通過電機皮帶輪由三角帶傳遞給破碎機的大皮帶輪。大皮帶輪帶動整個轉子做圓周運動。從而達到連續運轉破碎的目的。

7、件系統

反擊破板錘要求要有的強度和表面硬度。板錘是破碎機備件的零件。如果板錘沒有的表面硬度，板錘在運行過程中就會很快失效，造成破碎機的維護費用升高。如果板錘的韌性不夠，板錘就會斷裂，造成破碎機設備事故。

8、液壓系統

反擊破碎機的液壓缸是用于機器的起蓋裝置，液壓缸不能有漏油現象。如果液壓缸有漏油現象，就會造成維護成本的升高及液壓缸工作無力，不能完成抽軸作業及啟蓋作業。

中譽鼎力破碎機廠家位于河南。是一家大型礦山破碎機生產廠家，生產的反擊式破碎機具有粒度均勻且過粉現象少，能耗低等優點，其反擊破碎機價格合理，是您理想的選擇！
