pf反擊破反擊板的懸掛裝置介紹

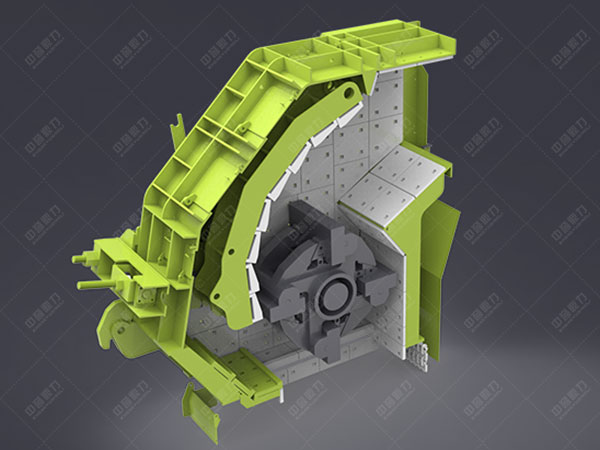

pf反擊破反擊襯板的懸掛系統選擇是否滿意，將直接影響反擊襯板的影響 與碎石機的生產效能，因此要正確設計反擊襯板的懸掛系統。pf反擊破反擊襯板懸掛系統也是調整系統，此時又能起到保險影響。這類系統有三種形式：

1）拉桿自重式

pf反擊破工作時，反擊襯板借自重正常位置，當碎石腔有非破碎物時，反擊襯板被抬起，非破碎物排除后，又再次返回原位，其空間大小可通過懸掛螺絲進行調整。

2）拉桿彈簧式

反擊襯板在工作時的位置是通過彈簧的預壓力的，當非破碎物進入碎石腔時，可克服彈簧預壓力后，從碎石腔排出，彈簧使用螺旋式，也可使用組合式，后者可用較小的壓縮彎曲量取得較大通過非破碎物空間。

3）液壓式

憑借油壓系統調整反擊襯板位置，此時也做為保險系統，通常用在大產能pf反擊破，與液壓啟閉機殼油缸共同使用一個油壓系統。

在實際設計中，要根據石料場的實際情景進行選擇，以拉桿彈簧式反擊襯板懸掛系統為例，反擊系統正常工作位置是靠彈簧預壓力來 的，彈簧預緊力的大小可以通過反擊系統工作時的均衡條件來計算。

根據動量定理，可計算出石子碰撞在反擊襯板外觀上所出現的撞擊力大小，根據沖擊時間，計算出整個反擊襯板上承受的撞擊力，之后根據反擊系統的均衡條件，就可以求出所所要的反擊襯板的自重，其中l(wèi)是反擊襯板懸掛軸心到其下斷點的距離，F(xiàn)cx是整個反擊襯板上承受的撞擊力，e是反擊襯板懸掛軸心到其重力影響線的距離。
