【常見的碎石機型號及工作原理】碎石機是巖石破碎不可少的機械，市面上的碎石機有多種型號，每種碎石機各司其職，構成了一套完整的砂石生產線，究竟碎石機可以分為哪些型號，不同型號碎石機的運行原理又是如何的呢？下面就由中譽鼎力為您一一解疑答惑。

常見的碎石機型號及工作原理

一、碎石機型號

不同型號的碎石機，結構上是有很大區別的，我們將其歸類，很多上形成了顎破，圓錐破碎機，錘頭破碎機和PF反擊式破碎機這四大類碎石機，結構不同，給料粒度、出料粒度自然也有區別，不同給料、出料粒度的碎石機在實際生產要求中對應不同的破碎階段。

二、碎石機運行原理

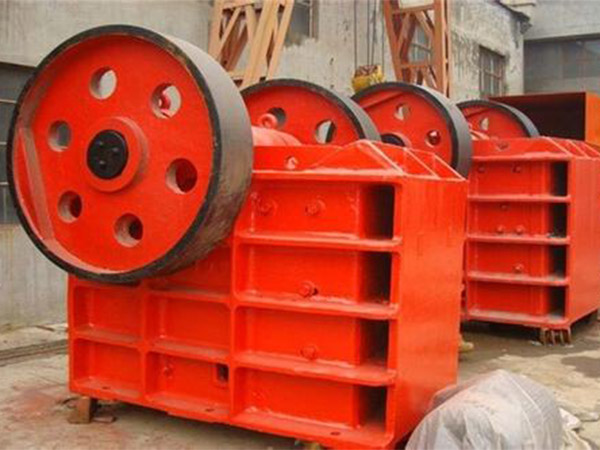

1、顎破

顎破主要零零件有機架、動顎、定顎、偏心軸、肘板、皮帶輪等，動顎和定顎在操作過程當中形成粉碎腔，是主要的工作地區，該型號碎石機主要是通過動顎的擺動來對石頭進行破碎的，根據動顎擺動軌跡的不同，又可分為簡擺和復擺兩類。

簡擺式顎破動顎的擺動較簡單很多其各點呈圓弧形，工作時，驅動系統驅使偏心軸操作，由于連桿裝于偏心軸之上，前、后肘板又鉸接于連桿下端，此時動顎板鉸接前肘板的另一端，當偏心軸操作時，連桿就由于上下運動，動顎就通過肘板做前后擺動，當連桿向上運動時，迫使肘板向上抬高，驅使顎板向前擺動，漸漸向定顎板接近，擠壓落入兩顎間的石頭，使之出現斷裂、破碎，當連桿向下運動，動顎板獲得其背部鉸接的拉桿彈簧影響向后擺動，逆著定顎板行進，已被破碎的石頭在自重影響下下落至卸料口并排除，該型號動顎擺幅較大，常常影響到破碎比，因此使用在各種卵石的粗碎、二段破碎。

復擺式顎破動顎的運動軌跡比較簡擺式就顯得復雜的多，呈不規則的橢圓形，頂部接近圓形，越往下越扁，該類碎石機無連桿系統，肘板也只有一塊，動顎板之間懸掛在偏心軸，工作時，動顎板直接獲得偏心軸的驅使而對著定顎板做往復運動，致使石頭被破碎，該型號破碎比高，且機械粒度呈均勻的m3形，除用在粗碎、二段破碎外，還可視狀況用在整型破碎，但要做好顎板磨損較快，能量消耗大，揚塵多的心理準備。

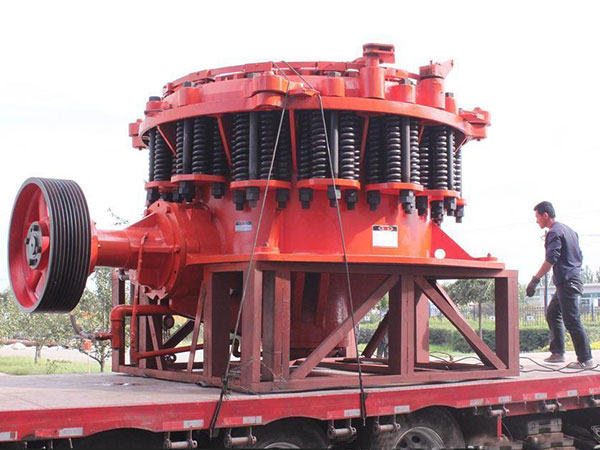

2、圓錐破碎機

圓錐碎石機主要零零件有機架、動錐、定錐、偏心套等，工作時，驅動系統驅使偏心套操作，動錐獲得迫動而啟動對著定錐做旋擺運動，通過擠壓力對兩錐體之間的石頭進行破碎，該型號碎石機無空行程，不僅生產效能高，動力消耗也小，可用在二段破碎和整型破碎，但體積較大，移動很不方便，運輸資金提高，使用在大加工能力不變的項目。

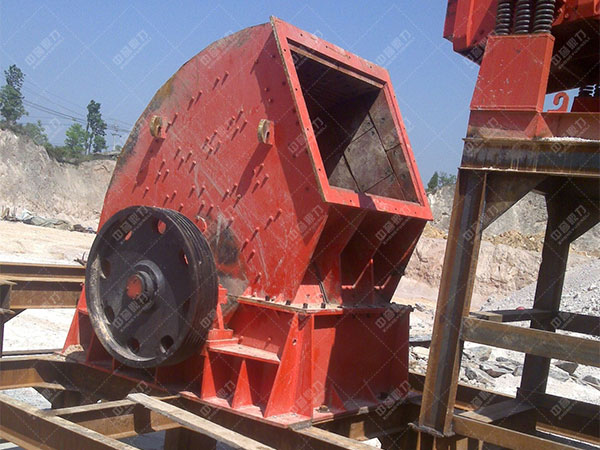

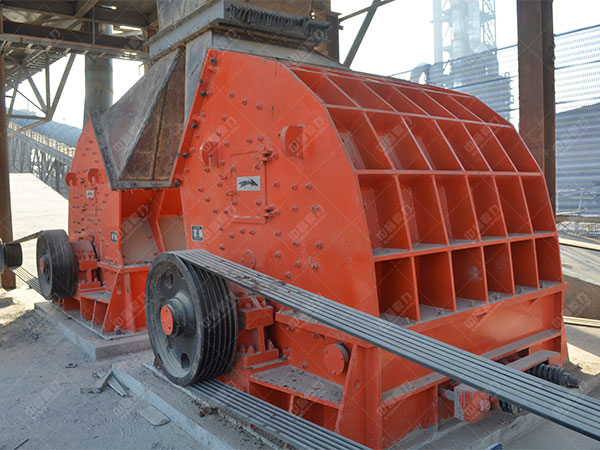

3、錘頭破碎機

錘頭破碎機的主要工作部分是高速操作的錘頭，工作時，轉子高速操作，驅使與之相連的錘頭高速操作，石頭由入料口進入之后，即刻觸碰到錘頭，結構出現松動，劈裂，再加上機械及石頭之間的相互影響，終到達所需粒度排出，該型號碎石機械積小，性能輕，但生產效能不高，適合破碎硬巖塊，但機械性能不高，常夾雜有石屑和石粉。

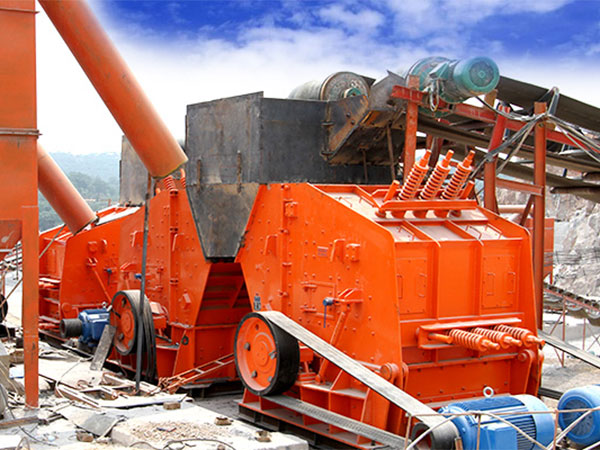

4、PF反擊式破碎機

PF反擊式破碎機是備受歡迎的巖石中、整型破碎機械，該機械主要是靠板錘和反擊襯板的多重撞擊對石頭進行破碎的，石頭進入腔內之后，重復獲得板錘和反擊襯板互相傳遞碰撞而粉碎，機型的不同，也有初碎和多級破碎的，該型號碎石機優于錘頭破碎機，出料粒度均勻，轉子動能大，外觀耗能低，生產效能高，應用在更堅硬的巖石。
