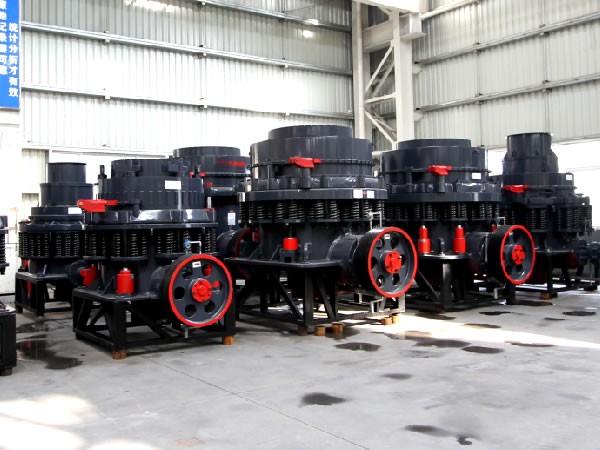

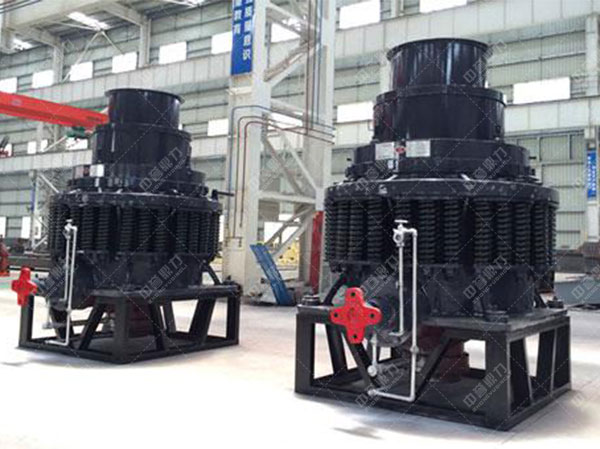

軸承在煤矸石破碎機中起著重要的“交通樞紐”作用，是設備運轉的要部件，本文中譽鼎力主要為大家講解煤矸石破碎機的安裝原理。

煤矸石破碎機的主要工作結構就是破碎錐和固定錐(中部機架)。中部機架的內表面鑲有三行平行的錳鋼襯板，下面的一行襯板支承在機架下端凸出部分上，而上面一行則插入中部機架上部的凸邊中。這樣，就能承受碎礦時由于摩擦而產生的向上的推力和破碎力的垂直分力。而中部機架與襯板間須用鋅合金(或水泥)澆鑄。煤矸石破碎機破碎錐的外表面套有三塊環狀錳鋼襯板，為了使襯板與錐體緊密接觸，在兩者間澆注鋅合金，并在襯板上端用螺帽壓緊。在螺帽上端裝以鎖緊板，以防螺帽松動。

煤矸石破碎機破碎錐裝在主軸上，主軸的上端是通過錐形螺帽、錐形壓套、襯套和支撐環懸掛在橫梁上。為了防止錐形螺帽松動，其上還裝有楔形鍵。襯套的錐形端支承在支撐環上，而其側面則支承在內表面為錐形的襯套上。破碎機運轉時，由于襯套的下端與錐形襯套的內表面部是圓錐面，故能襯套沿支撐環和錐形套 上滾動，從而滿足了破碎錐旋擺運動的要求。主軸的下端插入偏心軸套的偏心孔中，該孔對破碎機軸線成偏心。偏心軸套旋轉時破碎錐的軸就以橫梁上的固定懸點為 錐頂做圓錐面運動，從而產生破碎作用。

煤矸石破碎機偏心軸套是通過三角皮帶輪、彈性聯軸節，并由圓錐齒輪帶動。偏心軸套在機座的套筒的鋼襯套中轉動，套簡利用四根筋板與機座連接。在筋板和傳動軸套簡的上面，敷設有錳鋼護板和，以免落下的礦石砸壞筋板和套筒。偏心軸套的整個內表面和偏心軸套比較厚的一邊約3/4的外表面(即承受破碎壓 力的一邊)，都澆鑄巴氏合金。為使巴氏合金牢固地附著在偏心軸套上，在軸套的內壁上布置有環。煤矸石破碎機偏心軸套的止錐軸承由三片止推圓盤組成。上面的鋼圓盤與固定在偏心軸套上的大圓錐齒輪連接在一起。它回轉時，就沿中間的青銅圓盤轉動，而青銅圓盤又沿下面的鋼圓盤轉動。下面的鋼圓盤用銷子固定在套筒的上端，以防止其轉動。

為了防止礦塵進入煤矸石破碎機內部的各摩擦表面和混入到潤滑油中去，在破碎錐下端裝有由三個具有球形表面的套環和構成的密封裝置。套環用螺釘固定在破碎維上，套環裝在套簡的壓益的頸部．它們之間裝有骨架式橡膠油封，上部套環自由地壓在套環上。這種密封裝置比較，礦塵不易透過各套環之間的縫隙進入破碎機的內部。
