【圓錐碎石機外殼和轉動臂的一體化模型建立】圓錐碎石機要建立運行外殼和運行臂一體化模型，需將運行外殼內部元件連同機殼組合成一個整體，通過將運行外殼安裝配合體(包含運行臂)另存為一個零件，這樣部零件就合成了一個模型，很方便對這個模型進行應力應變了解，具體順序與之前對轉軸了解的過程一樣，只是在施加外力時有所不同，這里只思考這個機殼部分的重力影響，與其余外力無關，因此直接選中施力為引力就夠了，通過操作得出彎曲和應力情景。

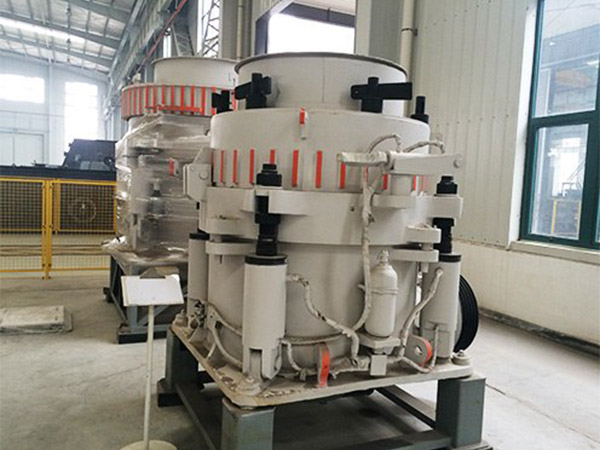

圓錐碎石機外殼和轉動臂的一體化模型建立

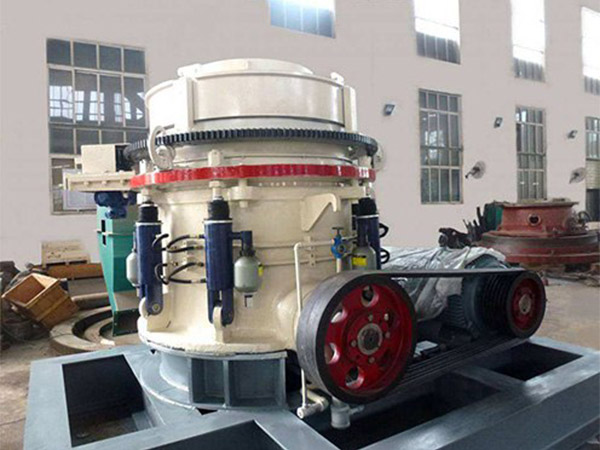

圓錐碎石機主軸的較大彎曲位置在距離轉軸遠的點，位移變化數值為0.5毫米，但不能以此做為抬高機殼的尺寸，因素有以下幾點：

1.由于轉軸和運行臂內孔存在破碎誤差，引發轉軸和運行臂內孔間存在須的空間，這個誤差傳至運行外殼位移彎曲較大處，將會增大幾 ，這也在之后的試車過程當中取得了證實。

2.在運行外殼的重力影響下，運行臂對鑄鐵摩擦環和支撐環都出現較大的壓力，也會使它們出現壓縮彎曲;

3.另外，由于該碎石機在后續的大量使用，一部分焊接部分的焊接殘余應力也會引發機殼出現深度的位移彎曲，因此，面以上思考，將抬高尺寸為一個較大的數值為宜。

應力限出如今運行臂內筋板上，材料的屈服限為220MPa，應力限值為37MPa左右，遠遠低于屈服限，因此，該結構尺寸安，可以做為設計尺寸布置生產。
