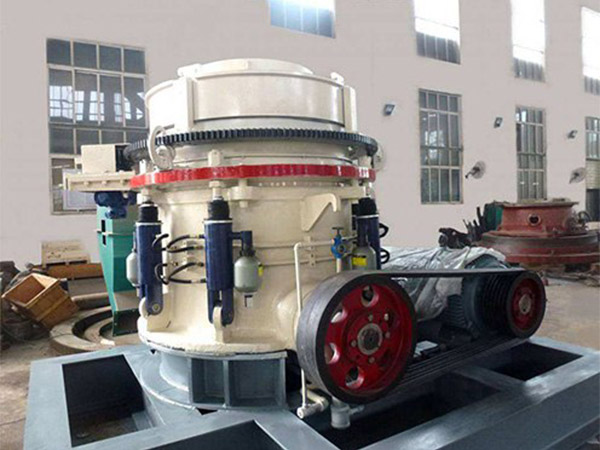

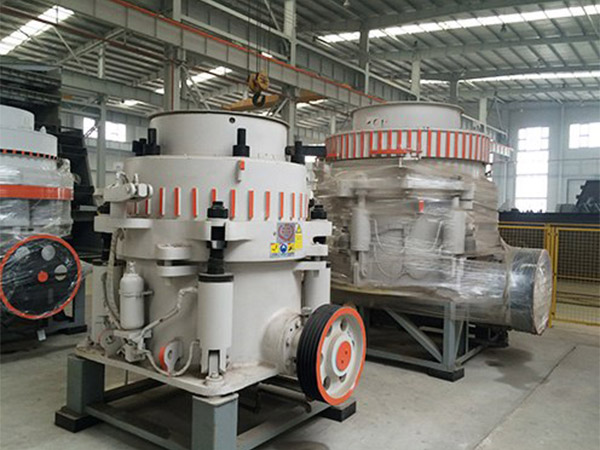

【圓錐碎石機主軸結構及斷裂分析】圓錐碎石機是一種運用普遍的碎石機，主軸是其一個重要的零件。圓錐碎石機的主軸有三種型式：

①與錐體使用圓柱面配合的階梯軸，如產、前蘇聯、G型碎石機、西蒙斯程度型和600短頭型碎石機；

②與錐體使用圓柱面配合的無階梯軸，如旋盤碎石機和西蒙斯短頭型碎石機；

③與錐體使用錐面配合的主軸，如AC底部單缸液壓圓錐碎石機、日本栗本鐵工所頂部單缸液壓圓錐碎石機。

在生產使用環境圓錐碎石機主軸出現斷裂的 經常見現，圓錐碎石機主軸為何會出現毀壞？這主要是由于工作條件惡劣，主軸獲得很大的沖擊載荷，或是由于主軸和椎體配合安裝不當，出現很大的應力集中、使用不當?shù)纫蛩匦纬�。我們可以從主軸結構比較及結合主軸斷裂和受力狀況了解可知：

階梯軸由于不同直徑截面變化易出現應力集中，而錐形主軸和無階梯軸的截面只是與錐面配合，底部僅有一次變化，其次，錐面配合可以合適縮小配合面過盈量，縮小應力集中，這是由于在破碎時，破碎力對配合面有的楔緊影響，但錐面配合辦法的軸向安裝定位準確程度較差。

因此，我們在設計主軸時，應尤其留意以下幾點：

（1）增加不同截面的過渡圓角，縮小應力集中；

（2）使用較大的卸載槽；

（3）使用較合適的配合形式和適度的過盈量；

（4）主軸的破碎精度等。

總之，主軸結構設計時，在條件許可的狀況下，應盡可能使用整體空心軸結構，它不僅可以提高受力性能和剛度，也給使用迷宮式密封創取條件。
