【圓錐碎石機模態、響應、動平衡分析及結論】圓錐碎石機做為一種重要的碎石機器，普遍運用在冶金、礦山、煤炭和化工等工業地區，并在相應的生產方案中起著性影響，圓錐碎石機工作時，電機通過驅動軸和錐齒輪驅使偏心軸套操作，主軸自由地插在偏心套的錐形孔內，在偏心套的迫動下繞一不變做懸擺運動，使軋臼壁時而挨近時而遠離定錐表面，石頭在粉碎腔內獲得沖擊、擠壓和彎曲影響而被破碎，由于動錐和偏心軸套質心均不在其回轉線上，故在其操作過程當中，出現時間性慣性力和對回轉的慣性力矩，引發機器的有害沖擊振動，當慣性力的頻率與碎石機的固有頻率相近或許相此時可引發共振，使碎石機出現問題，甚至傷害。

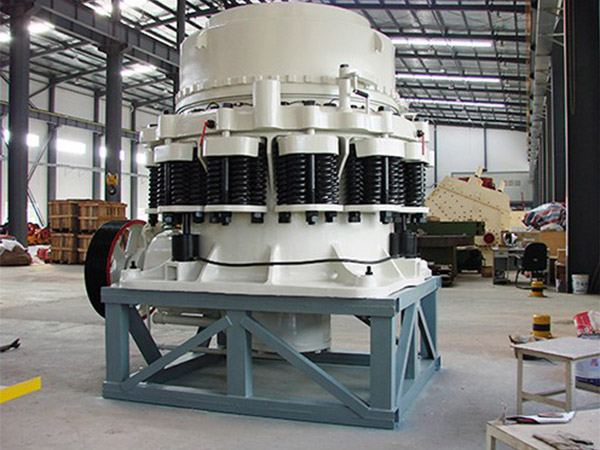

圓錐碎石機模態、響應、動平衡分析及結論

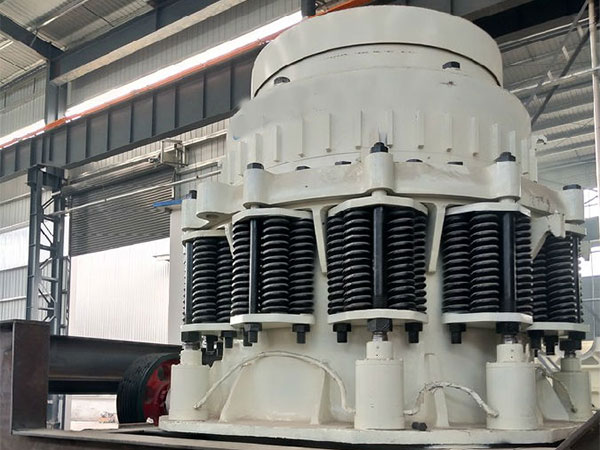

近期，很多 對碎石機振動問題的發現獲得了多成果，分別對圓錐碎石機機架、鄂式破碎機架進行了模態了解；還對H8800圓錐碎石機的主軸、動錐和軋臼壁進行了模態了解，建立了動錐、主軸和機架構成的整機模型，并進行了模態了解，對于碎石機的有限元了解，很多 偏重于機架、主軸和動錐等單一零件，整機了解時，對機身底面施加約束，默認碎石機與地基間無減震器，不存在振動。

1、整機模態了解

（1）有限元模型的建立

因碎石機附件類型不在少數，形狀復雜，建模時可忽略對整機模態了解影響不大的凸臺、圓角等，為了解的準確性，簡化后的模型性能和質心應與實際相同，憑借實即況定義各零件的材料特性，由于模態了解中非線性接觸行為（粗糙和無摩擦型號）只能為線性模式，因此它們會無需人工轉化為綁定或許無空間接觸辦法，在定義碎石機各零件接觸時遵循以下準則：①假如零件之間存在相對滑動，定義為不分離接觸；②假如零件之間不存在相對滑動，定義為綁定，選擇無需人工劃分網格辦法劃分網格，共生成節點108429個，單元40889個，對4個橡膠減震塊下的鋼板施加不變約束。

（2）求解結果及了解

低階振型對結構動態特性起影響，設置求解前6階固有頻率和振型，選擇BlockLanczos辦法進行了解求解，圓錐碎石機固有頻率是否相近由整機結構的對稱性，對應頻率相同但相位不同，振型表現為正交，可視其為一對重根，將碎石機固有頻陋化為臨界轉速，求出與工作轉速330r/min的相對差值，當部分臨界轉速小于工作轉速，機器開動時通過共振區，振動加快，穩定操作時，轉速相對差值均過10%，碎石機能避開共振區，正常工作。

2、響應了解

（1）諧響應了解前處置

諧響應了解是用在線性結構在承受已知按正弦規律變化的載荷時穩態響應的一種技術，諧響應了解時須 系統頻率范圍，設置求解頻率為5.5Hz，憑借數據求出激振力為18265N，影響點距回轉795毫米，將慣性力在程度面內分解，分別為Fx=18265N，F(xiàn)y=18265N。

（2）求解結果及了解

碎石機空載操作時，下支架與液壓缸部分出現位移較大，橡膠減震塊出現剪切彎曲，碎石機不只出現程度振動，還由于著輕微的搖擺，稱為程度-搖擺耦合振動，下支架上某點沿各軸的位移分量，其合位移為2.1毫米，與實際相符；豎直方向位移為0.35毫米，因此，圓錐碎石機的振動以程度圓振動為主。

3、動均衡了解

（1）配重方案

為了減小因慣性力和慣性力矩所引發的沖擊振動，碎石機正常操作，圓錐碎石機都選擇安安裝配合重的辦法進行均衡，由于碎石機內部結構的限制，配重的慣性力不能與動錐和偏心鋼套慣性力合力均衡，使用辦法是在偏心鋼套的上下方安安裝配合重，并對配重進行灌鉛處置，以添加其慣性力，事實上，憑借碎石機大小錐齒輪相對位置的不同，對動均衡方案選擇也不相同，下面以PYD600型圓錐碎石機為例，通過對工作狀況下整機及各零件位移的有限元了解，上佳均衡方案。

由于慣性力的漸漸減小，力的影響位置升高，其中，圓錐碎石機的質心距離回轉為950毫米，力的影響點挨近質心時，碎石機在程度方向平動提高；遠離質心時，碎石機在豎直方向擺動提高，平動和擺動是構成圓錐碎石機振動的兩個分運動，因此，對不同動均衡方案進行了解，并對整機及各零件的位移狀況進行 ，面思考其在現實生產中的可行性與實用性后，終不錯的動均衡方案。

（2）求解結果及了解

圓錐碎石機以程度振動為主，擺動振動幅度較小，其中，憑借下方配重或灌鉛后配重對振動影響不（與無配重相對），這是由于PYD600型圓錐碎石機大錐齒輪位于小錐齒輪上方，由于內部結構的影響，下方配重大小獲得限制，同大錐齒輪在下方狀況相對，均衡 減小；上方配重的使用減少了程度位移，但對豎直位移影響不大，灌鉛后則 ，思考到下方配重在制作、安裝過程當中的不便，可不思考下方配重的使用，結合實際數據并面思考可行性，選擇正確方案可減少碎石機振動幅度，延伸使用使用時間。

4、結論

（1）憑借BlockLanczos辦法對整機及轉子體進行模態了解，結果表明，轉子體較低階固有頻率遠過工作頻率，不會出現共振，整機有部分固有頻率小于工作頻率，開動時會通過共振區，出現共振時，碎石機會在程度方向移動和扭動，在豎直方向移動和擺動，橡膠減震塊是主要彎曲部位，設計時應進行正確計算，此時工作時需提高觀察，已免由于疲勞造成減震塊被傷害。

（2）諧響應了解表明，圓錐碎石機在有載工作時，機架出現2毫米的振動幅度，既有程度面內的圓振動，也有擺動，稱之為程度-搖擺耦合振動，以程度圓振動為主。

（3）圓錐碎石機開動階段約耗時1.6s，轉速曲線可近似認為是二次函數，瞬態了解表明，機架處振動幅值約為7.0毫米，底部液壓缸處較大振動幅度為8.7毫米。

（4）動均衡了解時，結合圓錐碎石機內部結構及配重生產安裝的可行性，可對不變大錐齒輪上的配重進行灌鉛處置，減少振動幅度，對于不同型號的碎石機，對配重的選擇應面思考配重個數、是否灌鉛及配合使用等因素。

（5）圓錐碎石機動能學發現結果為 碎石機現有結構動態特性供應了理論根據，對碎石機的結構設計和優化擁有指導意義和依照價值。
