圓錐破碎機是當前礦山破碎設備中應用較廣泛的一種，按照不同的分類方法，有以下幾種：

(1)按保持破碎力的方式分類：有彈簧型與液壓型2種，液壓型又分為多缸型與底部單缸型，也有頂部單缸型，但少見。

(2)按運動的支承結構分類：有滑動軸承型、滾動軸承型和混合型3種。

(3)按軀體回轉速度分類：低速、中速和高速3種。

(4)按主軸的結構分類：主軸固定與主軸轉動2種。

結構的差異決定了圓錐破碎機的不同性能。其他的結構不同，如排礦口的調整方式、潤滑油的密封方式等，雖然也影響設備的使用，但是對性能的影響不及上述結構的差異大，故不一一區分。

5種典型圓錐破特點比較

1、西蒙斯(彈簧)圓錐破碎機

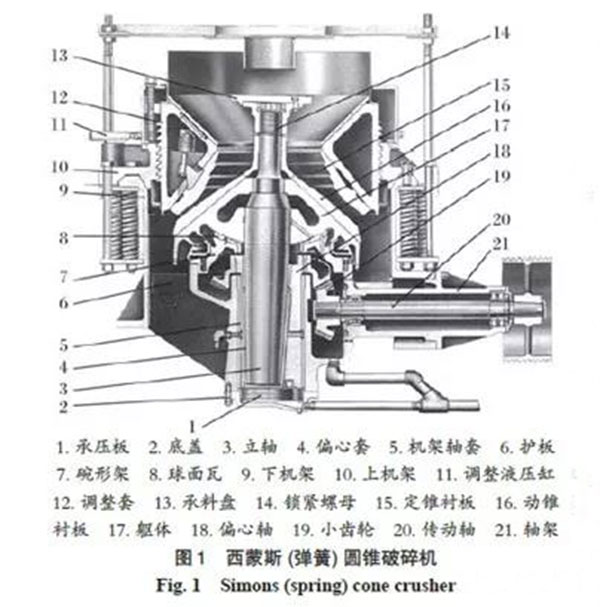

西蒙斯(彈簧)圓錐破碎機采用彈簧保持破碎力，滑動軸承(銅套)作轉動支承，軀體隨偏心軸低速轉動。其結構如圖1所示。

西蒙斯(彈簧)圓錐破碎機是目前上使用較多的圓錐破碎機，由于歷史，容易獲得運行的技術支持。但其處理量低，破碎比小，過鐵功能不，又無清腔功能，正逐步被淘汰。內制造商在該類型破碎機上增加了液壓清腔功能，稱之為復合型。

2、采用滾動軸承的圓錐破碎機

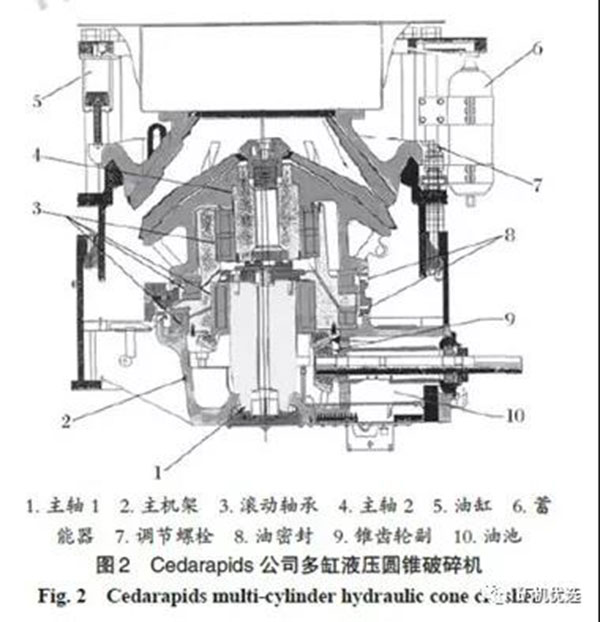

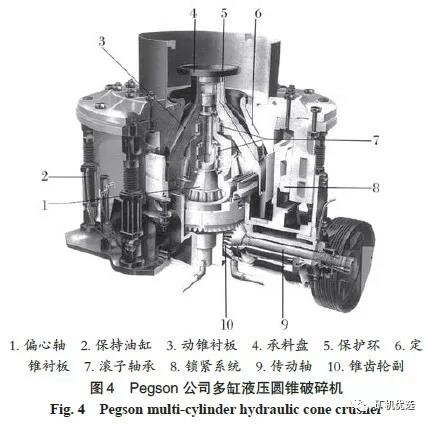

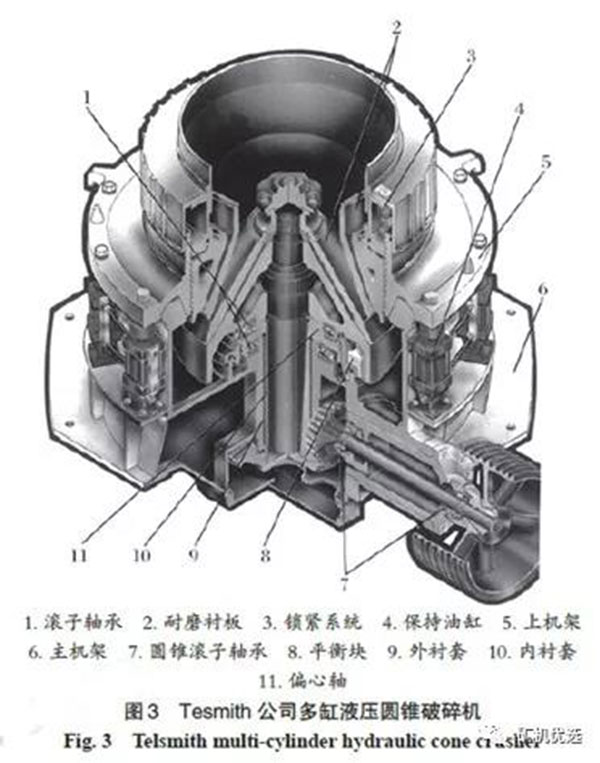

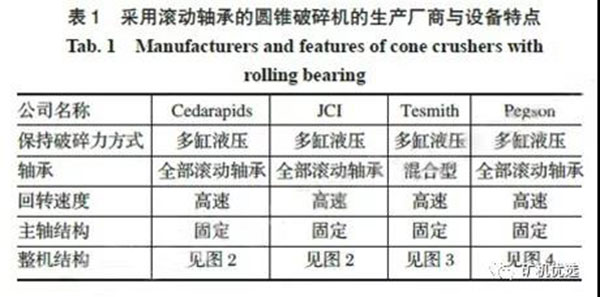

該類型破碎機的生產廠商與設備特點如表1所列，結構如圖2~4所示。

其主要技術特點是：高速(傳動軸轉速在750r/min左右)，排料細(相當于閉邊排礦口規格的細料粒度百分比75%~80%)，制造成本高，且缺少大規格的產品。

3、底部單缸圓錐破碎機

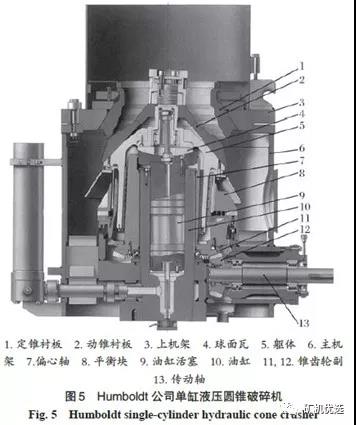

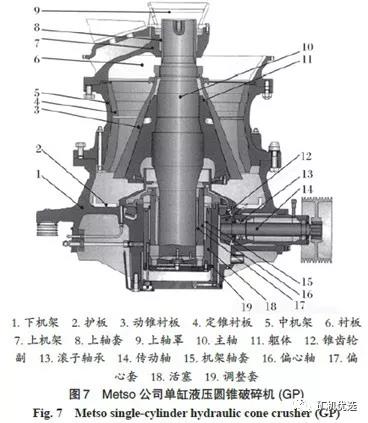

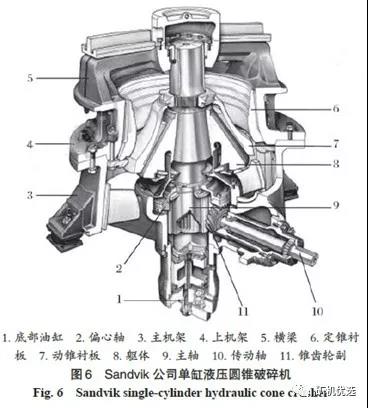

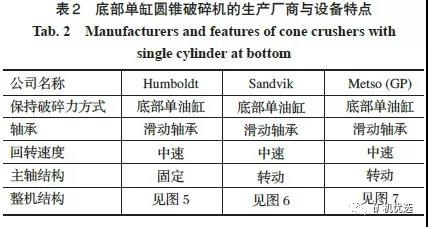

該類型破碎機的生產廠商與設備特點如表2所列，結構如圖5~7所示。

其主要技術特點是：陡錐(55°~60°)，通過能力大，破碎比大；中速(傳動軸轉速500r/min左右)，破碎力較小，液壓系統壓力為3MPa左右，排料較粗(相當于閉邊排礦口規格的細料粒度百分比40%~50%)。

4、固定軸多缸高速圓錐破碎機

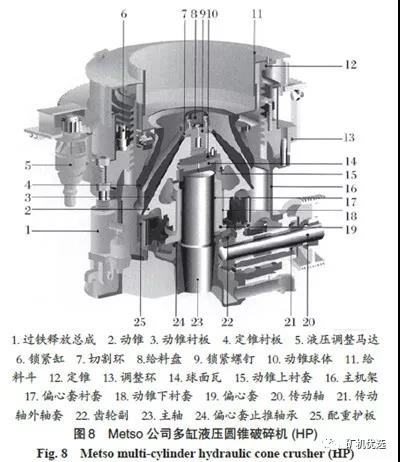

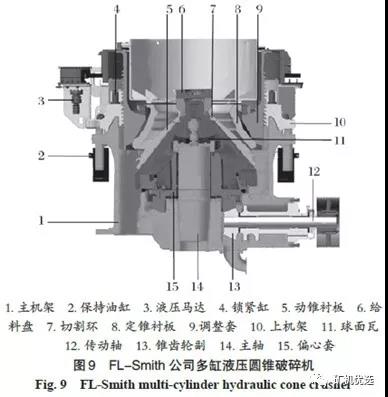

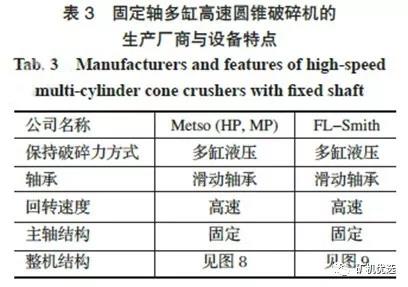

該類型破碎機的生產廠商與設備特點如表3所列，結構如圖8、9所示。

其主要技術特點是：緩錐(45°~50°)，高速(傳動軸轉速750r/min左右)，破碎力較大(液壓系統壓力為17MPa以上)；排料細(相當于閉邊排礦口規格的細料粒度百分比75%~80%)；通過量較大。由于轉速高，故磨損快，密封件易損壞，而碗形支撐較高，要求系統85%以上滿腔給料。

5、轉動軸多缸中速圓錐破碎機

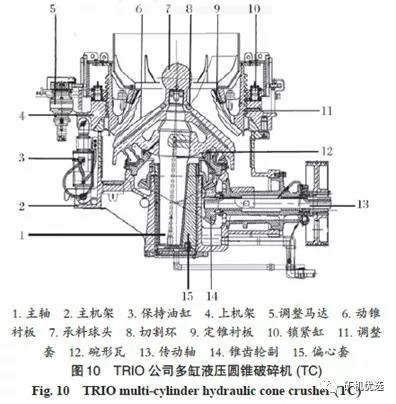

美TRIO公司制造的圓錐破碎機結構如圖10所示，它也是一種多缸圓錐破碎機，液壓系統壓力為13MPa左右，破碎力較大，采用滑動軸承支承，主軸類似于西蒙斯轉動。其碗形瓦支承在排礦口附近，不要求85%以上滿腔即可使用；中速運行，不僅密封，而且易損件磨損慢。

相比同類型的高速多缸圓錐破碎機，其軀體底徑大，故機器質量大，而處理能力相仿，但排礦口下的細料粒度百分比較低，為65%~70%。

圓錐破的選擇方法

1、不同用途破碎機的選擇

圓錐破碎機的主要使用域是金屬、非金屬礦山和石料場。盡管都是巖石破碎，但處理目的不同，使用要求也就不同。

適合石料場使用的設備，不適用于礦山；同樣是用于礦山，其破碎物料的性能不一樣(如硬度、磨蝕性、含水量、含泥量和沖擊功指數等)，破碎的目的也不一樣(如破碎比、處理量、終產品粒級等)。

例如：

處理硬度大、難破碎的物料，宜選擇多缸液壓圓錐碎破機；

處理磨蝕性高、含水量大的物料，宜選擇中速圓錐碎破機；

處理終產品，細的物料，宜選擇高速圓錐碎破機。

反之，處理中軟物料，可以選擇底部單缸液壓破碎機等。

應該本著“揚長避短”的方針，選擇適宜于不同工況和性能的圓錐破碎機。

2、與其他設備的配置關系

圓錐破碎機在三段一閉路系統中應用，與系統中其他設備的配置關系密切。是在閉路系統中，細碎機與檢查篩分機、緩沖料倉的設置密切相關。沒有合適的匹配，就不能發揮細碎機的良好性能。

例如：

要求85%以上滿腔的固定軸圓錐破碎破機，須要有可形成滿腔的大的緩沖調節料倉，防止設備不正常磨損；

排礦細度較低的底部單缸圓錐碎破機，要求配置滿足其循環負荷的進出料帶式輸送機和檢查篩分機，否則將影響系統的整體處理能力。

3、預留負載率的變化量

破碎是時間的函數。在不同時間，破碎的物料含礦量、硬度、含水量、含泥量以及給料粒度分布是不同的。而破碎機自身，隨著使用時間的延長，易損件的磨耗，其工況條件也會變化，同樣的系統會有不同的運行結果。

因此，不僅系統，甚至單機，都要有應變能力，在系統設計時，設備選型就應留有的余地。也許不能正確預見今后的變化，但是，在選擇設備與系統設計時，留有10%以上的負載率變化余地，可能是一種辦法。這是在選擇圓錐破碎機時須考慮的。

綜上所述，建議使用圓錐破的用戶按照待破碎物料的特性，自身的破碎要求，以及破碎篩分生產線上其他設備的配置狀況等多方面因素，權衡選擇設備型式、規格和數量，使破碎篩分生產線能穩定運行，達到預期的生產目標。
