沖擊式制砂機英文：Pelton Sand。沖擊式制砂機目前設計結構合理，簡單，效率高著稱，其主要由其大部分組成,進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機組成，目前沖擊式制砂機用的行業也是多的，目前主要用于建筑，公路，是目前時代的者，本文為大家介紹三種沖擊式制砂機制砂工藝！

沖擊式制砂機制砂工藝

一、立軸沖擊式破碎機單獨制砂工藝

生產工藝采用進料→破碎→篩分→返回(或進倉)的流程，其生產工藝流程框圖見圖1。

此生產工藝的特點為：

1、工藝流程簡單，單位能量消耗低；

2、5—2.5mm的石料要經反復循環破碎，破碎效果差，能量損耗略偏大；

3、成品砂中2.5—1.25mm、1.25—0.63mm粒徑的石料偏少；

4、成品砂的粒度模數控制難(人為因素控制)；

5、成品砂率偏低。

二、立軸沖擊式破碎機與棒磨機聯合制砂工藝

為了解決立軸式?jīng)_擊破碎機制砂工藝中中徑砂含量偏少以及提高產量等問題，采用了立軸式?jīng)_擊破碎機與棒磨機聯合的制砂工藝，其工藝流程框圖見圖2。

該系統制砂是濕法生產，棒磨機生產的砂經脫水倉地弄膠帶機出料與立軸沖擊式破碎機生產的砂在進成品倉膠帶上混合輸入成品倉。該流程的特點是了成品砂的含水率，縮短成品砂在成品倉的脫水時間。

該制砂工藝具有如下特點：

1、集中了立軸式?jīng)_擊破碎機、棒磨機制砂的優點，克服了立軸式?jīng)_擊破碎機及棒磨機制砂的缺點，解決了中粒徑砂含量少、石粉過多流失等問題；

2、成品砂質量穩定、粒形好；

3、耗水、耗電量高，鋼棒耗量大；

4、建安工程量大；

5、工藝流程復雜、設備品種多。

三、常速與高速立軸式?jīng)_擊破碎機聯合制砂生產工藝

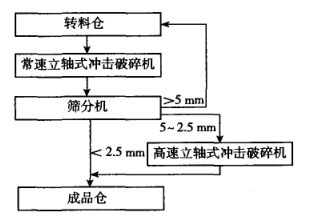

2種速度組合的立軸式?jīng)_擊破碎機制砂工藝流程見圖3。

石料由轉料倉經給料機、膠帶機送人常速(50—70m/s)立軸式?jīng)_擊破碎機破碎，經破碎后進人篩分機分級，然后大于5mm的石料返回轉料倉，5—2.5mm的石料送人高速( 75m/s)立軸式?jīng)_擊破碎機再破碎，經再破碎的石料與小于2.5mm的石料混合后進人成品倉。此生產工藝適用于干法、半干法生產，對于濕法生產需進一步研究。

通過以上研究發現，目前立軸沖擊式破碎機與棒磨機聯合制砂工藝還是為常用且效率較高的工藝，在內應用也廣，但如何發揮立軸沖擊式破碎機的優勢，提高成砂率，這是生產運行中應認真從進料粒徑、進料量上研究與掌握的問題，聯合制砂濕法生產如何提高石粉含量、耗水量仍然是個難題。

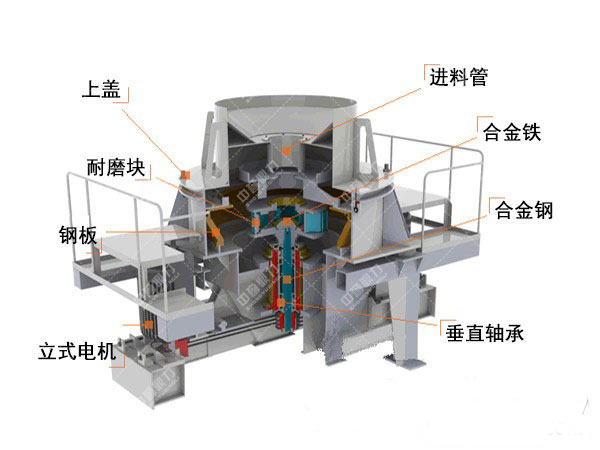

沖擊式制砂機工作原理

沖擊式制砂機由斗式提升機然后使物料進入料倉，讓物料在自然下落過程中，經過葉輪加速甩出來的物料相互碰撞，然后完成用戶的目標，而被加速甩出的石子與自然下落的石子沖撞時又形成一個渦流，返回過程中又進行2次破碎，所以在運行過程中對機器反擊板的磨損是很少的。

沖擊式制砂機優勢

污染率�。涸谑褂闷陂g并地解決了玻璃等原料破碎過程中的“鐵污染”問題和鋼渣破碎過程中的“卡鋼”問題，巧妙的內部氣流自循環了粉塵彌散。

低投入、高回收：沖擊式制砂機生產自動化程度高，耗能少，破碎比大、投資回收期短，4-5個月可收回投資。

維護量少：沖擊式制砂機的葉輪及渦動破碎腔內的物料自襯大幅度減少了磨損件費用和維修工作量。

結構、合理：沖擊式制砂機的機體的底架與機架均系鋼板采用焊接結構，焊接結構的優點是重量輕，承受沖擊載荷大，制造周期短，對大型單件制造更為有利。
