反擊錘式破碎機廣泛用于水電、高速公路、人工砂石料、破碎等行業。在日常工作中，由于破碎設備磨損嚴重或工作環境較差等原因，導致設備故障發生，給生產帶來了很大的影響。要想避免這種情況出現，就需要對設備進行改進，本文將對存在的問題進行分析研究，然后制定出合理的反擊式破碎機改進方案。

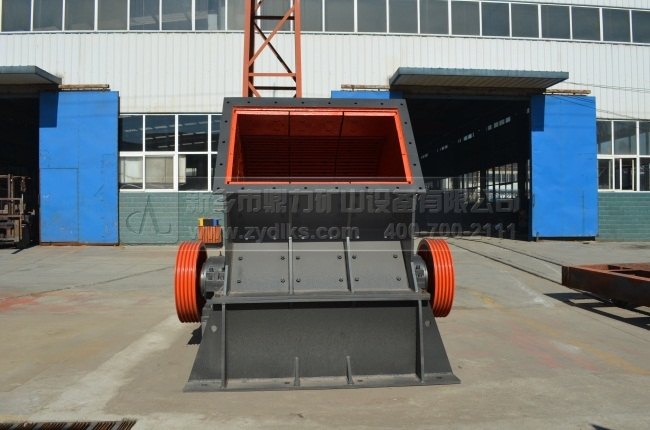

反擊錘式破碎機

反擊錘式破碎機是一種破碎設備，可逆雙反擊錘式破碎機主要是靠沖擊作用來破碎物料，用于建材、礦山、化工等部門破碎脆性、中硬、含水份不大的物料，如石灰石、巖石等。反擊錘式破碎機可以直接將大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。其物料的抗壓強度不過100兆帕，濕度不大于15%。具有破碎比大、耗能低、占地小、維護保養簡便等優點。

反擊錘式破碎機改進

主要故障：由于原防止錘軸外竄的固定擋塊結構設計不合理，導致固定擋塊的螺栓易斷裂或錘軸自轉，從而導致反擊錘式破碎機錘盤上錘軸孔磨大，造成錘軸徑向跳動過大使錘軸斷裂。另外，由于錘盤兩端固定錘軸的擋塊螺栓較小，受力卻很大，造成螺栓易斷裂，使錘軸移動發生錘軸斷裂現象。

改進方案：在不拆卸錘盤的基礎上，將原來64個錘軸孔用鋼板堵焊后，重新對稱鏜64個軸孔。由于原來防止錘軸外竄的固定擋板的結構不合理，因此要對擋塊結構進行改進。紅星重工使用了高強度等級螺栓，增加了擋塊螺栓的強度，使螺栓不容易斷裂。錘盤錘軸孔和擋塊螺栓處理完后，對整個轉子進行動平衡和靜平衡校驗，并且達到要求。

反擊錘式破碎機性能特點

1、反擊錘式破碎機設計沒有篩網篦底，對物料含水率沒有嚴格要求，不存在糊堵篩板的問題，更不存在細粉不能及時排出，重復粉碎的問題，粉碎效率高，不存在錘頭無效磨損的現象。

2、該機采用的內部結構，錘頭、錘柄結構進行了創新改造，采用高強度錘頭，使錘頭使用壽命較之間等產量的雙級破延長5倍以上。

3、該機側蓋采用液壓裝置，可輕易打開，便于更換錘頭和反擊板，其它錘破更換錘頭需更換錘頭及錘柄。而該機只需要換錘頭，錘柄無需更換，大大節約維修成本。維修一目了然，方便。

4、錘頭磨損后與反擊板之間的間隙變大，粒度變粗，錘頭與反擊板之間的間隙可調節，控制出料粒度。
