單缸液壓圓錐碎石機簡介_工作原理_優勢

【給料粒度】：65-300毫米

【產能】：12-1000噸/時

【運用范圍】：用在冶金、建筑、化學及硅酸鹽工業中原料的破碎。

【機械介紹】：HXCS(H)系列單缸液壓圓錐碎石機使用成熟的破碎技術發展而成，集機器，液壓，電氣，智能調整等技術于一體；新碎石機結構；結合優化的層壓式機腔型；智能無需人工化調整系統。

【應用加工原料】：河石、硅石、火山巖、鐵巖石、青石、石英石、輝綠巖、鐵礦、金礦、銅礦等。

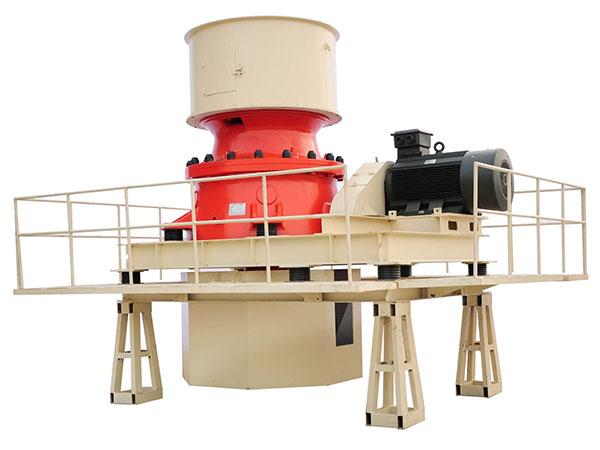

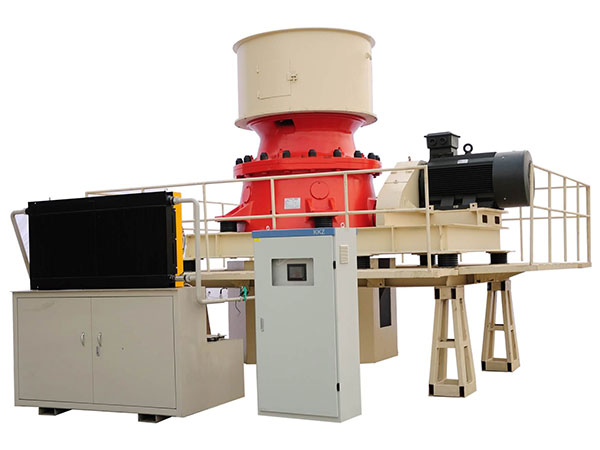

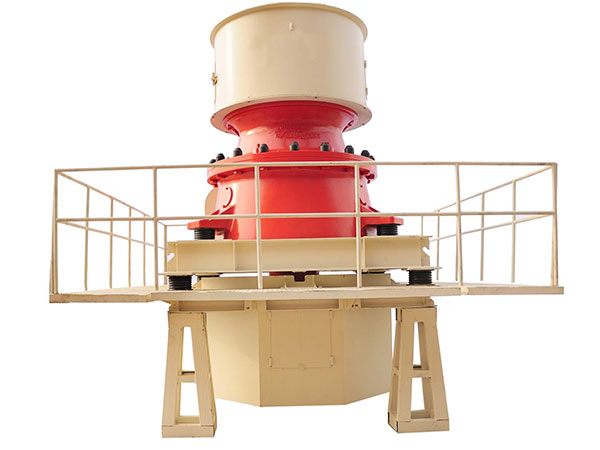

單缸液壓圓錐碎石機簡介

HXCS(H)系列單缸液壓圓錐碎石機是圓錐碎石機發展上的一個，其特有底部單缸優勢使得碎石機的調整變得簡單，使用將擺動頻率、偏心距和機腔型結合的優化設計，使破碎機械中成品砂石級含量提高。

HXCS(H)系列 單缸液壓圓錐碎石機占有傳統圓錐碎石機的性能優勢：多種可選擇的腔型，破碎效能高，生產資金低，調改便于修護，機械顆粒呈m3形，可以普各處運用在次破碎，整型破碎及整型破碎操作當中。

單缸液壓圓錐碎石機工作原理

HXCS(H)系列單缸液壓圓錐碎石機是通過調改位于動錐底部的液壓缸可以使動錐上下運動從而方便的調改出料口大小和機械粒度大小，它是由電機驅動碎石機的小齒輪，小齒輪驅動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）驅動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板），以理論垂直線為，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的線可以完畢自轉，空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當加工原料添加到機腔后，主軸總成（主軸、內錐）在加工原料的阻力下在偏心銅套內緩慢的自轉，內錐的運行軌跡看起來是在機腔內來回擺動，此時緩慢的運行，加工原料被擺動的內錐擠壓破碎，支撐套與架體銜接處靠液壓缸壓緊，當碎石機內落入金屬塊等不可破碎物料時，單缸的動錐由底部液壓活塞托起，起到排放口調改和過鐵保護、重復起落排除堵礦的影響。

單缸液壓圓錐碎石機優勢

1、能：該機主軸上下兩端均有支撐，能承受更大的破碎力，加上與層壓原理相適應的機腔形，使該機會有提高的破碎效能；

2、安裝方便：安裝運輸方便快速，由于該機型設計成熟，，其體積和重量都相對較小，這對吊裝、運輸、換件及維護的要求較低；

3、保護機械：機腔內有時會不可防止地進入破碎壓力加工原料，壓力調整系統無需人工開動，進行卸壓保護，出料口無需人工放大，讓不可破碎物通過出料口排出機器，符合保護機械目的；

4、產量大：HXCS(H)系列單缸液壓圓錐碎石機將破碎沖程、破碎速度和機腔形狀進行組合設計，使該機在動錐大端直徑相同的情景下，比傳統彈簧圓錐式破石機的生產能力高 35%~60%；

5、卸料口調改方便：HXCS(H)系列單缸液壓圓錐碎石機的主軸安裝在底部液壓缸上面，底部液壓缸可以上下調整，從而變化碎石機的出料口的大小。這個功能使得碎石機的調整變得簡單，遠遠出彈簧圓錐式破石機和多缸圓錐式破石機的性能；

6、縮小磨損件改換時間：磨損件改換快速，為了節省磨損件的改換時間，通過精心設計和破碎，軋臼壁與錐體之間的接合面貼合穩固、牢靠，不再灌充填補劑，省去了每次換件的剔除和填充、填補料時間，而且軋臼壁的安裝牢靠，也省去了填充料的資金浪費。

7、破石機械無需人工化程度高，破碎比大，生產效能高，處置量大，通過破碎的機械呈m3體狀，針片狀含量低，無內裂縫，搞壓受力性能高。

8、機械修護保護保養方便，磨損件彩用當前內新高強材料，損失小，使用使用時間長，能為客戶供應大的經濟盈利。

9、HXCS(H)系列單缸液壓圓錐碎石機構造正確而緊湊，性能穩定，不易問題、便于修護快速，為客戶縮小修護保護、改換時間。

10、HXCS(H)系列單缸液壓圓錐碎石機是吸收前衛破碎技術，研制出的會有成熟程度機械，比其它破石機械的生產能力要高出35%~60%，產量大的好處。
