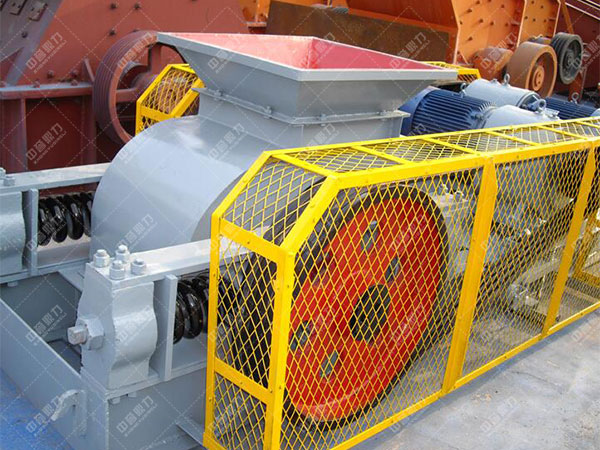

齒輥式破碎機簡介

齒輥式破碎機亦稱狼牙破碎機，這種破碎機的兩個工作齒輥的表面上鑄造成齒形的牙，從而大大提高了破碎能力，增大了破碎比。齒式齒輥式破碎機主要用于原料的頂碎階段，將粒度大于80毫米的各種原輯破碎成80毫米以下。因進廠的原料粒度較大，所以在工廠中多采用較大能力的破碎機。

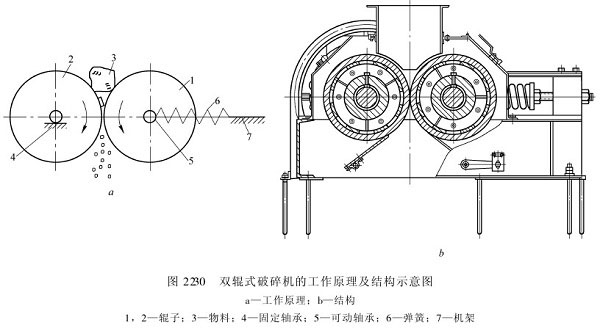

齒輥式破碎機結構

齒輥式破碎機主要由六部分組成：底座部分、齒形齒輥部分、傳動軸部分、軸承部分、機架部分和罩殼部分等。

底座由槽鋼、角鋼和鋼板焊接而成，由八個地腳螺栓固定在基礎上，為了減振，在底座的下面墊以200x300毫米的木方。

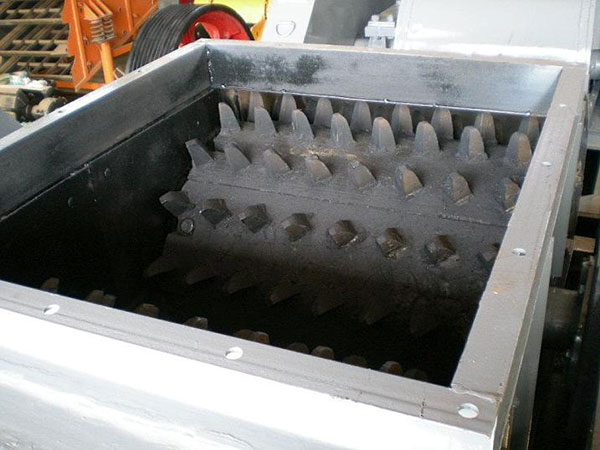

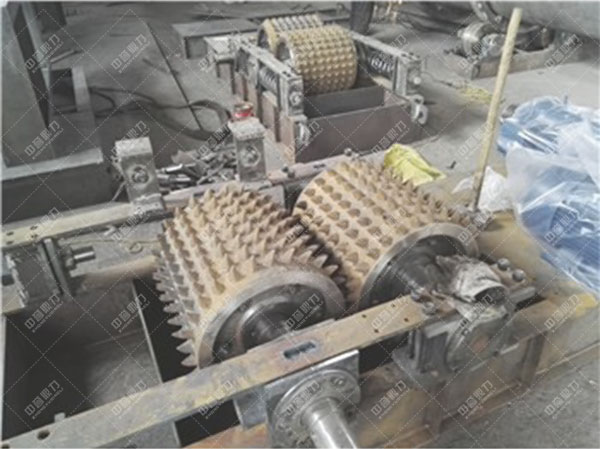

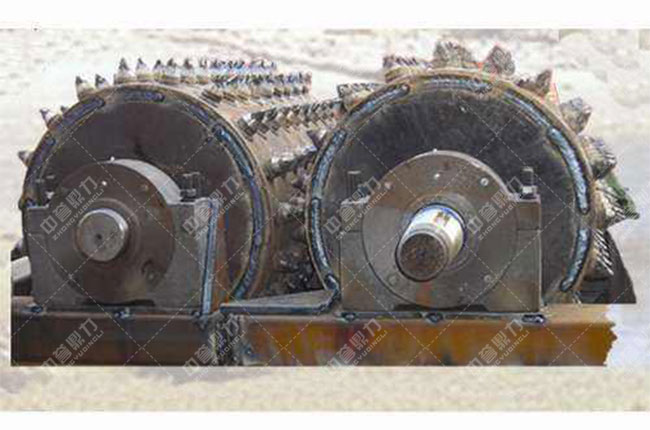

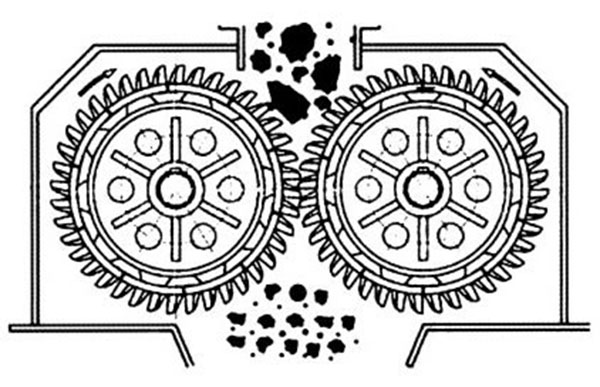

齒形齒輥部分是破碎機的主要工作部分，其包括固定輥部分和移動輥部分。這部分主要由軸、八角形輥輪殼、齒形牙板、齒輪和異形齒輪等零件組成。八角形輥輪殼用鍵連接裝入軸上，齒形牙板用方頭螺釘固定在八角形輥輪殼上，固定輥軸的一端裝有大齒輪與傳動軸上的小齒輪相嚙合，而另一端裝有異形齒輪與移動輥軸端部的異形齒輪相嚙合。為了使移動輥在正常移動后破碎機仍能正常轉動工作，相嚙合的一對異形齒輪是長齒形的。齒形牙板是擔負破碎工作的主要零件，表面齒形牙用以抓取并破碎原料，大的料塊也能被嚙入破碎。齒形牙板是由高錳鋼鑄造而成，并經過熱處理，具有堅韌的性能。

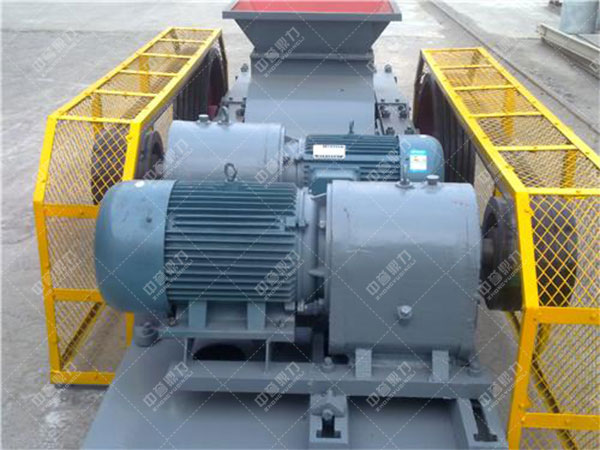

傳動軸部分是由軸和在軸上的小齒輪及三角皮帶輪、安銷裝置等所組成。帶橢圓法蘭的套筒用鍵與軸連接，大皮帶輪以較小的間隙套裝在帶橢圓法蘭的套簡上，套筒的法蘭與大皮帶輪之間用安銷子連接。當破碎機在運轉中負荷時，安銷即被切斷，此時大皮帶輪在套簡上可以自由轉動，不能帶動傳動軸，從而保護電動機和設備不因負荷而被損壞。

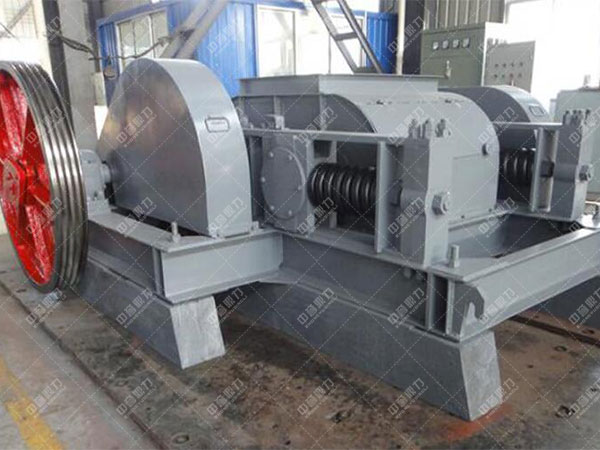

軸承部分包括六個軸承，均為剖分軸承，軸瓦都澆掛軸承合金，采用干油潤滑。在上下瓦的接合處安放調整墊片，以便在軸瓦磨損時可以調節軸瓦的間隙。齒形齒輥的四個軸承為了適應齒輥?zhàn)饔昧Φ姆较�，使軸瓦均勻地承受壓力，均采用斜軸承。固定輥的兩個軸承固定在底座上，而移動輥的兩個軸承則可沿底座的導板滑動，其一端支靠在彈簧上，用大螺桿將固定輥的軸承與移動輥的軸承連接起來，靠彈簧的壓力使兩輥保持所要求的間隙。破碎機在正常工作時，彈簧的強度破碎大的料塊所須的壓力，并不改變兩輥之間的要求間隙，彈簧的壓力可以利用后端的螺栓和彈簧壓板及螺母進行適當?shù)卣{(diào)整。當有不能被破碎的物料或不慎將金屬物掉入破碎機時，齒輥所受的壓力會迅速增大，而壓縮彈簧位移動輥被迫離開原來的位置，兩輥的間隙增大，不能破碎的物體就可以通達從而了設備的安。當不能破碎的物體通過后，移動輥靠彈簧的初壓力又恢復到原始位置，破碎機仍能繼續正常工作。

齒輥式破碎機機架部分由型鋼焊接而成，它固定在底座上，把齒輥的工作面圍成封閉狀，以防止原料塊不經過破碎即從齒輥的兩側排出，同時也防止破碎時粉末和灰塵的飛揚。在定期檢在和修理時，可拆除機架。機架兩側各有兩個用鉸鏈連接的可開啟的小門，供觀察設備內部工作情況用。

齒輥式破碎機維修

齒輥式破碎機維修內容如下：

（1）更換兩個齒輥的部牙板，在安裝新的牙板時應該注意使一個牙板上的牙尖準確地對準另一個牙板上的牙槽，不應有碰牙現象

（2）修理或更換兩輥的輥軸，一段用電焊堆焊磨損的軸頸。在安裝兩輥時要注意使兩輥的線平行，其不平行允差每米0.3毫米，并應齒輥兩邊的彈簧受力均勻。

（3）更換大小齒輪和傳動軸，如果大小齒輪均未經翻轉使用時，也可更換后進行翻轉，作為下次修理的備件。

（4）檢查或更換異形齒輪，檢查時作好記錄。更換安銷子及套筒。

（5）檢查基礎，處理隱患，處理漏料及密封等。

齒輥式破碎機大修理的間隔期一般為3年，齒式齒輥式破碎機運轉中經常發生的故障是安銷被切斷，一般是由于破碎機進入了不能破碎的材料（本塊、鐵塊）所造成的。當發現破碎機的大皮帶輪轉動而破碎機不能工作時應立即停車，更銷子后再開動破碎機。安銷子被切斷后繼續開車會使大皮帶輪與套筒的配合表面被研傷甚至膠合在一起，造成較大的事故。為避免大皮帶輪與套筒膠合在一起，在裝配大皮帶輪時其內孔應涂上少量的潤滑油脂。 的內容如下：

（1）更換兩個齒輥的部牙板，在安裝新的牙板時應該注意使一個牙板上的牙尖準確地對準另一個牙板上的牙槽，不應有碰牙現象

（2）修理或更換兩輥的輥軸，一段用電焊堆焊磨損的軸頸。在安裝兩輥時要注意使兩輥的線平行，其不平行允差每米0.3毫米，并應齒輥兩邊的彈簧受力均勻。

（3）更換大小齒輪和傳動軸，如果大小齒輪均未經翻轉使用時，也可更換后進行翻轉，作為下次修理的備件。

（4）檢查或更換異形齒輪，檢查時作好記錄。更換安銷子及套筒。

（5）檢查基礎，處理隱患，處理漏料及密封等。

齒輥式破碎機大修理的間隔期一般為3年，齒式齒輥式破碎機運轉中經常發生的故障是安銷被切斷，一般是由于破碎機進入了不能破碎的材料（本塊、鐵塊）所造成的。當發現破碎機的大皮帶輪轉動而破碎機不能工作時應立即停車，更銷子后再開動破碎機。安銷子被切斷后繼續開車會使大皮帶輪與套筒的配合表面被研傷甚至膠合在一起，造成較大的事故。為避免大皮帶輪與套筒膠合在一起，在裝配大皮帶輪時其內孔應涂上少量的潤滑油脂。

齒輥式破碎機使用注意事項

齒輥式破碎機的正常運轉，在許多方面決定于輥皮的磨損程度。只有當輥皮處于良好狀態下，才能獲得較高的生產能力和排出合格的產品粒度。因此，應當了解輥皮磨損的影響因素和使用操作中應注意的問題；定期檢查輥皮磨損情況，及時進行修理和更換。

輥皮的使用期限和輥?zhàn)庸ぷ鞯墓に囍笜?biāo)，取決于礦石（物料）沿著輥?zhàn)诱麄�(gè)長度分布的均勻程度。物料分布如果不均勻，輥皮不但很快磨損，而且輥?zhàn)颖砻鏁?huì)出現環狀溝槽，從而破碎產品粒度不均勻。因此，除粗碎的單輥破碎機外，所有的輥式破碎機都設有給料機，給料機的長度應與輥?zhàn)拥拈L度相等，以沿著輥?zhàn)娱L度而均勻給礦。

同時，為了連續地給入礦石，給料機的轉動速度應比輥?zhàn)拥霓D(zhuǎn)數要快，大約要快1-3倍。在破碎機的運轉中，還要注意給礦塊度的大小，給礦塊度過大，將產生劇烈的沖擊，輥皮磨損嚴重，粗碎時尤為顯著。
