【大型號圓錐碎石機主機架生產工藝改進實踐】大型號圓錐碎石機普遍運用在礦山、冶煉、建材、公路、鐵路、水利和化學工業等不在少數工業，由于各工業對圓錐碎石機的要求與日劇增，對碎石機的性能、性能要求也越來越高，主機架是圓錐碎石機中重要的大生大型號之一，該鑄件結構復雜、生產過程難，很輕易出現凝固、彎曲、縮松、縮孔缺陷等問題，嚴重影響碎石機的性能，并添加生產資金，本文通過優化圓錐碎石機主機架鑄造做工， 主機架鑄造過程當中的系列問題，了主機架正常生產的此時也提高了碎石機性能。

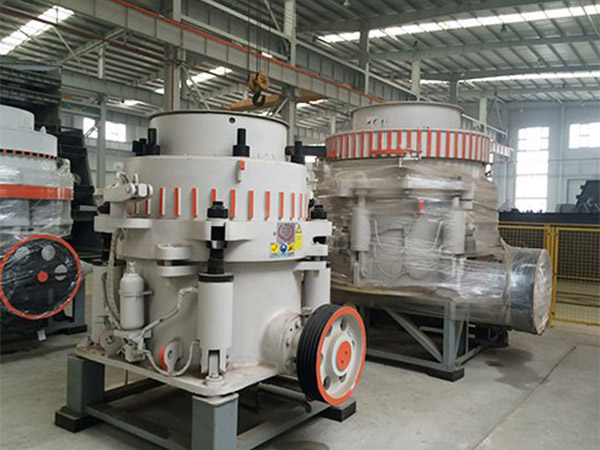

大型號圓錐碎石機主機架生產工藝改進實踐

原做工及問題了解

1、初始做工

大型號圓錐碎石機主機架輪廓尺寸大、結構復雜、勻壁較多，從主機架鑄件結構了解，主機架鑄件的分型方案，將腰帶處小壁厚處和下面大法蘭處設計為分型面；根據主機架鑄件順序凝固方式進行設計補縮方式，從結構上了解，上、下兩法蘭處都存在大熱節，沿同一方向上 順序凝固比較麻煩，因此從中間腰帶處設計冷鐵，在上下兩法蘭處設置補縮冒口；澆注方式，使用底返式澆注系統，即通過直澆道和橫澆道把鋼液引到主機架鑄件底部，再由內澆口從底部添加型腔。

2、了解問題

在實際生產中，按初始做工進行外形、澆注，在腰帶處了解有豐富縮松出現，此時中間軸孔處主機架鑄件莫氏硬度達不到技術要求。

3、了解問題因素

主機架鑄件從澆注溫度冷卻到室溫的過程當中，要通過三個相互聯系的收縮階段，即液態收縮、凝固收縮（液-固相線體積收縮）、固態收縮，凝固學認為，液-固相線之間的體積收縮是形成縮孔及縮松的主要階段，儲料量大而集中的孔洞稱為縮孔；細小而分散的孔洞稱為縮松，當液體補縮通道暢通、枝晶無形成網狀結構（枝晶骨架）時，體積收縮表現為集中縮孔且位于主機架鑄件可流動單元的頂部；而當枝晶形成骨架時，宏觀補縮通道被糊堵，這時被枝晶分割包圍的液體部分其體積收縮表現為縮松（枝晶范圍內）。

宏觀角度上認為圓錐碎石機主機架其腰帶處壁厚比較均勻，做工設計的補縮冒口又設置在上下法蘭破碎面處，主機架鑄件腰帶處無金屬補貼（此面為非破碎面），未能形成良好的楔形補縮通道，造成冒口的垂直補縮距離不夠，主機架鑄件壁處在凝固過程當中出現縮松。

從凝固學角度了解，主機架澆注完畢后，由于溫度的減少，鋼液體積啟動收縮，當主機架鑄件位于液態，金屬液無枝晶形成，主機架鑄件補縮通道暢通，金屬液流動性好，出現液體收縮時冒口中的鋼液可以盡可能補縮，由于溫度深度減少，進入液-固轉換區，此時主機架鑄件主要出現凝固收縮，液體體積變化很大，主機架鑄件補縮主要靠性能補縮、枝晶間補縮、爆炸充填這三種模式。

軸孔處主機架鑄件莫氏硬度達不到技術要求，主要是由于此件其余部位莫氏硬度不高，只有此部位莫氏硬度要求高。

做工修改措施

做工修改的思路是，從縮松出現部位起采用做工措施，朝向冒口的楔形補縮通道暢通。

1、圓錐碎石機主機架中腰帶處距頂冒口太遠，冒口的補縮梯度不夠，通過模數計算，增破碎藝補貼，增加補縮通道，使補縮通道遲于熱節部位凝固，使主機架鑄件 順序凝固，修改后在冒口與熱節之間添加了做工補貼，從而 防止了縮松的出現。

2、添加冒口補縮距離，添加冒口補縮距離有兩種方式，即添加冒口、放置冷鐵，但生產中有時了解，在兩個冒口之間（冒口本身距離較近）會出現縮松，這是由于兩個冒口對該處出現了熱干擾，增長了該處的凝固時間所致；還有可能是由于兩個冒口通過該處互相流通，使此處和冒口同步凝固，后期得不到補縮出現了縮松，因此，本做工修改時，在上下法蘭冒口之間設置冷鐵，將冷鐵放置在小壁厚處，添加末端區。

3、通過局部熱處置，使該處主機架鑄件莫氏硬度符合技術要求。

通過對原做工的發現，從理論上了解了圓錐碎石機主機架鑄件出現縮松的原理，從鑄造可行性方面提出了主機架鑄件的正確結構，既了主機架的性能又不影響機械性能，上文的修改做工為礦山機械中主機架、下機架等系列機械鑄件的縮松的做工提出了上佳的方案。
