圓錐破碎機廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。圓錐破碎機具有破碎力大、效率高、處理量高、動作成本低、調整方便、使用經濟等特點。沒有用過該設備的用戶還不太了解圓錐破，所以本文我們將從圓錐破碎機工作原理及構造圖片來介紹此設備。

圓錐破碎機工作原理及構造圖片

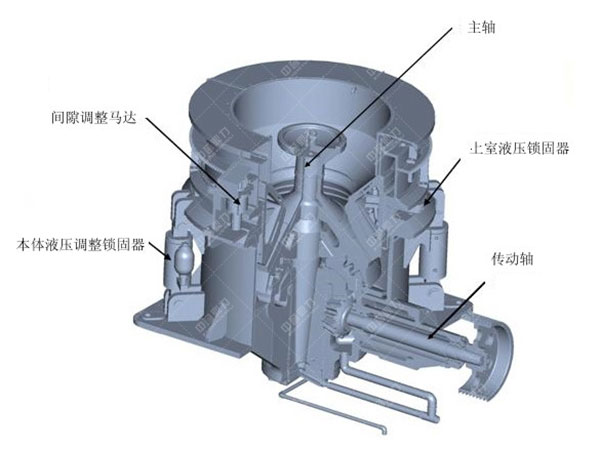

圓錐破碎的機體和底座之間有隔振元件，動錐和定錐共同構成了工作機構，錐體上均有襯板附著，而破碎腔就是襯板之間的空間。將動錐軸插入軸套，傳動機構將電動機的螺旋運動傳遞給了激振器，不斷旋轉的激振器帶來了能量，動錐繞球面瓦的球心開始懸擺。動錐在一個垂直的平面內靠近定錐的時候，沖擊和擠壓作用就會使物料破碎；而當動錐和定錐分離開的時候，破碎產品在重力的影響下從排料口掉出來。在動錐和傳動機構之間沒有剛性的聯接。

因?yàn)閳A錐破碎機中沒有剛性的將動錐和傳動機構聯接在一起，所以傳動系統不會對動錐的振幅產生限制，其大小是由物料層的抗壓阻力和破碎力的平衡來決定的。當剛剛啟動了破碎機的時候，動錐擺動頻率比較低，所以破碎力以及動錐的振幅都不會很大，啟動能矩自然也處于較低的數值，破碎機不會因?yàn)閹ж?fù)荷啟動而遭到破壞。所以不需要專門配備給料機圓錐破碎機，啟動和停車都可以在滿負荷狀態下進行，便于操作、監測以及控制。同時將圓錐破碎機中的給料擠滿，也只是將其物料層的抗壓阻力增加了，結果只是減小了動錐的振幅而不會出現“悶車”的問題，所以同樣不需要進行給料機的安裝。動錐受到破碎力的影響會靠近定錐，更加細致的破碎物料。

同時因?yàn)闆](méi)有剛性聯接存在的原因，如果有不可破碎的物體混入了物料中，動錐的動作會暫停，而動錐軸則在激振器的作用下繼續轉動，傳動系統和主機并不會因此而遭到破壞。

看完圓錐破碎機工作原理及構造圖片，相信大家會更加了解圓錐破設備，如果您投資的石料廠物料硬度大，對質量要求較高，可以選擇圓錐破碎機設備，將會助力于您的石料廠取得較大的利益！
