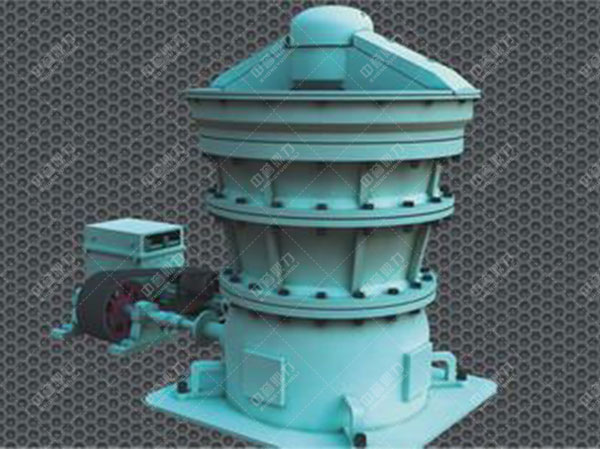

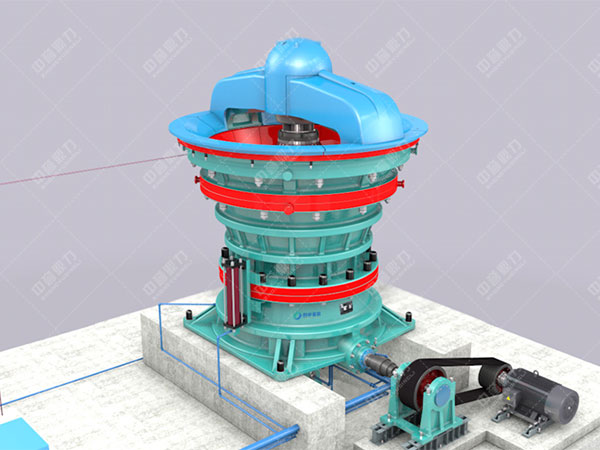

【旋回式液壓碎石機橫梁的結構優化問題】旋回式液壓碎石機本質上就是圓錐式破碎機，其以破碎連續、生產能力大、產品粒度均勻、工作平穩、能耗低、破碎腔不易堵塞等優點，廣泛應用在對礦石物料的破碎中。但是在其工作的過程中，旋回式液壓碎石機的橫梁部位易斷裂，從而帶來高昂的維修成本與經濟損失。因此需要對破碎機的橫梁進行結構優化設計。

旋回式液壓碎石機橫梁的結構優化問題

對破碎機的橫梁進行結構優化設計，先要分析橫梁的工況并測定其載荷。旋回式液壓碎石機主要利用擠壓劈裂作用 對物料的破碎。在破碎過程中，破碎圓錐表面不斷受到礦石的沖擊，由于主軸上下調解通過液壓缸驅動，破碎力激增，則油壓值增大，推動主軸上升，排礦口增大，使排料排出。因此可通過測定油壓值的變化來反映破碎力的變化情況，進而得到橫梁的工況載荷。

測定載荷之后，以其作為橫梁載荷邊界條件，對破碎機橫梁進行結構強度的有限元分析。分析結構表明在工作中破碎機橫梁應力的較大值在拐角處，并有應力集中現象發生，因此要對橫梁結構進行優化設計，使其應力值大大減小，從而提高橫梁的使用壽命。

用APDL編寫橫梁有限元分析模塊來 橫梁的優化計算過程，正確計算旋回破碎機的破碎力大小，求出較好解即橫梁較大應力。該較好解的較大應力和撓度均在許用范圍內，提高了橫梁的結構強度，從而 橫梁的結構優化設計。
