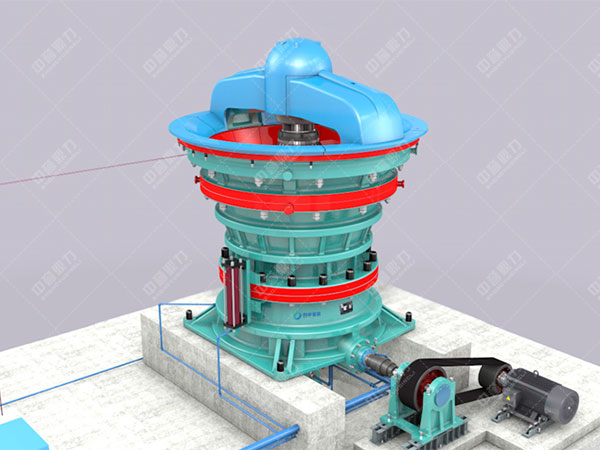

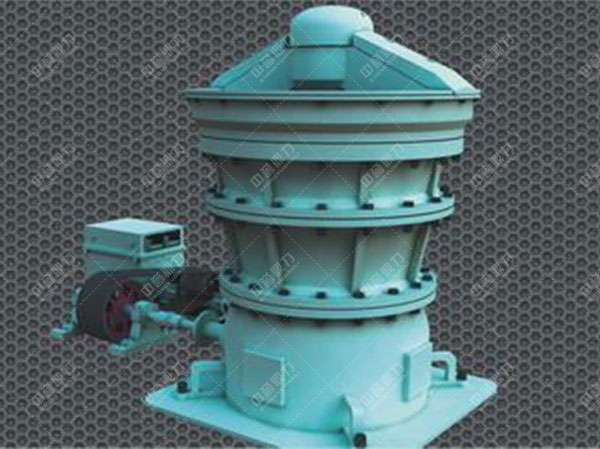

【旋回碎石機組成部分的功能及結構】旋回碎石機是什么型號的破石機械呢？旋回碎石機主要應用在粗碎操作，屬于粗碎機，破碎中等和中等莫氏硬度以上的各種巖石和石頭，其主要由驅動部、機座部、偏心套部、破碎圓錐部、中架體部、橫梁部、原動部、油缸部、液壓部、滑車部、電氣部和干、稀油潤滑等部分組合。旋回碎石機組成部分的功能及結構如下文介紹

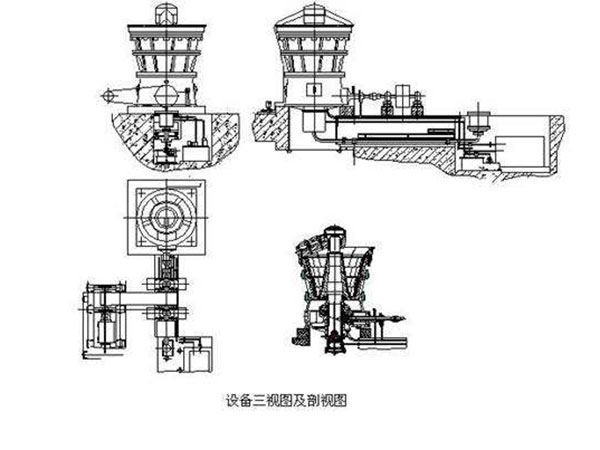

旋回碎石機組成部分的功能及結構

1）驅動部

驅動部的影響主要是在偏心套操作時，就驅使主軸與壓合于其上的動錐體一起操作，動錐的線就以橫梁上的不變懸掛點為頂點沿著錐面軌跡操作。

2）機座部

機座部是碎石機主要零件，用地腳螺釘把它不變在地基上，在機座的套筒中裝有鋼襯套，偏心軸套就在此襯套中操作，把機架與套筒聯結在一起的四根筋和驅動軸套筒的上面，裝有錳鋼護板，免得落下的巖石打傷和傷害筋與套筒。

3）偏心套部

偏心軸套是旋回碎石機承受破碎力的主要零件，偏心套裝人機座的套筒里，內表面鑄面鑄滿而外表面只澆注3/4巴氏合金的偏心軸套在鋼襯套中操作，為使巴氏合金鑄牢，在偏心軸套內表面裝有密布的燕尾槽。

4）破碎圓錐部

破碎圓錐靠底部液壓油缸支承，頂部插入橫梁孔錐形襯套內，碎石機操作時，由于錐形套的下端是錐面，因此能符合動錐旋擺運動的要求。

5）中架體部

中架體內部裝有上下四排平行的襯板，安裝時 安裝墊板以結合加強，下面一排襯板支撐于架體下端凸臺上面，而上面一排則插人中架體頂部的凸邊中，這樣就能承受破碎巖石時由于磨擦面出現的推力，破碎力和垂直分力，襯板安裝完成后，襯板與架體之間澆注水泥。

6）橫梁部

用銷軸將橫梁不變在中架體上，橫梁筋及外環上裝有襯板，橫梁孔內裝有錐形套用以承受碎石機的徑向力。

7）基礎部

基礎部中給出了各部地腳螺釘?shù)南嗷ノ恢煤突�面�?biāo)高，給出了機械的撓力值，旋回碎石機的基礎比較簡單，本體只有四個地腳螺釘來不變。

8）油缸部

油缸裝在機座底部，它支承破碎圓錐，承受碎石機工作時的軸向力，油缸頂部有三個摩擦盤，上摩擦盤不變在主軸下端，下摩擦盤不變在柱塞上，中摩擦盤上面是球面，下面是平面在兩者之間，碎石機工作時，中盤之上球面和下平面與上下摩擦盤都有相對滑動，油缸底部靠小y型密封圈密封，而改換油缸的油量就能 調改碎石機出料口。

9）滑車部

滑車部用在拆卸油缸，它由滾輪、滑軌和小車組合，移動小車和滑軌可用人工，也可在兩側設置滑輪通過吊車移動。

10）潤滑部

為潤滑各摩擦部位，碎石機裝有的干、稀油潤滑系統，干油潤滑由手動干油泵，給油器和濾油器等組合，供潤滑橫梁孔上的軸承，稀油潤滑由油泵冷卻器、過濾器等組合，用在潤滑油脂缸頂部摩擦盤，偏心套內外，圓錐齒輪底部的摩擦盤，齒輪和驅動軸承。

11）電控系統

電控系統擁有機旁手動、機旁無需人工、中控室遠程調整三種操作辦法；對旋回碎石機部溫度，壓力，壓差，油位等信號部輸入至使用環境調整柜PLC進行處置，憑借做工要求進行調整、報警；調改碎石機出料口；碎石機載、過鐵狀況下無需人工保護及報警功能；機旁調整系統擁有問題指示（無需人工開關跳閘等）功能。
