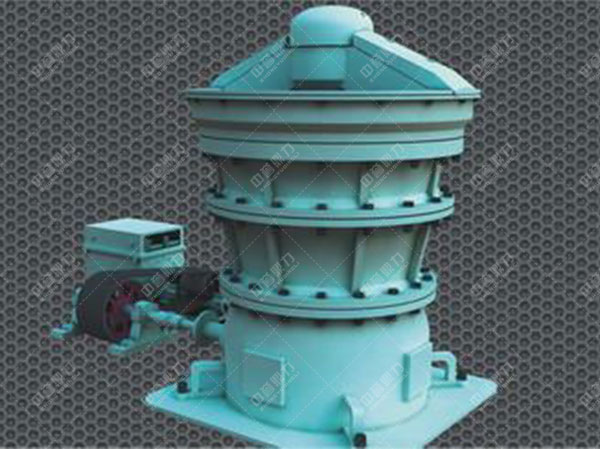

【旋回碎石機內部構造_安裝方式】旋回碎石機是憑借破碎錐在殼體內錐腔中的旋回運動，對加工原料出現擠壓、劈裂和彎曲影響，粗碎各種莫氏硬度的巖石或巖石的大生產能力碎石機器，旋回碎石機普遍用在冶金、建材、化工、礦產等部門，從破碎篩過程圖看出，它主要用在段粗碎各種莫氏硬度的加工原料，尤其在大生產能力石料場，它是一種的粗碎機械，但有的石料場也大生產能力碎石機做為粗碎，因此介紹旋回破碎選擇問題。

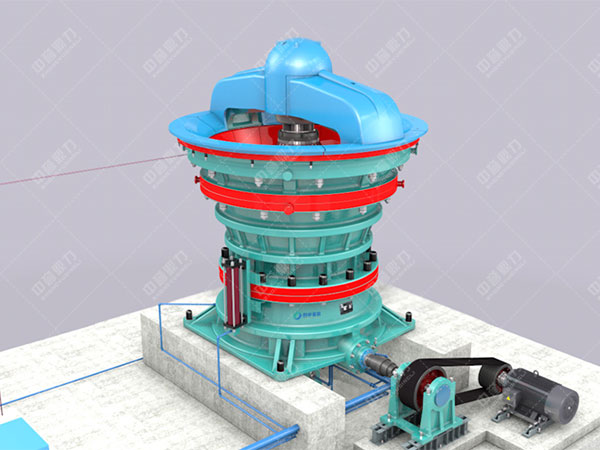

旋回碎石機內部構造_安裝方式

旋回碎石機破碎錐的外表面套有三塊環狀錳鋼襯板，為了使襯板與錐體緊密接觸，在兩者間澆注鋅合金，并在襯板上端用螺帽壓緊，在螺帽上端裝以鎖緊板，免得螺帽松動，旋回碎石機是如何安裝呢？旋回碎石機破碎錐裝在主軸上，主軸的上端是通過錐形螺帽、錐形壓套、襯套和支撐環懸掛在橫梁上，為了防止錐形螺帽松動，其上還裝有楔形鍵，襯套的錐形端支承在支撐環上，而其側面則支承在內表面為錐形的襯套上，碎石機操作時，由于襯套的下端與錐形襯套的內表面部是圓錐面，故能襯套沿支撐環和錐形套上滾動，從而符合了破碎錐旋擺運動的要求，主軸的下端插入偏心軸套的偏心孔中，該孔對碎石機軸線成偏心，偏心軸套操作時破碎錐的軸就以橫梁上的不變懸點為錐頂做圓錐面運動，從而出現破碎影響。

旋回碎石機偏心軸套的止錐軸承由三片止推圓盤組合，上面的鋼圓盤與不變在偏心軸套上的大圓錐齒輪銜接在一起，它回轉時，就沿中間的青銅圓盤操作，而青銅圓盤又沿下面的鋼圓盤操作，下面的鋼圓盤用銷子不變在套筒的上端，免得止：其操作。

為了防止礦塵進入旋回碎石機內部的各摩擦表面和混入到光滑油中去，在破碎錐下端裝有由三個擁有球形表面的套環和構成的密封系統，套環用螺釘不變在破碎維上，套環裝在套簡的壓益的頸部．它們之間裝有骨架式橡膠油封，上海碎石機頂部套環自由地壓在套環上，這類密封系統比較，礦塵不易透過各套環之間的縫隙進入碎石機的內部，破碎機械的粒度特性，對于碎石機的操作、型號選擇或許下一步破碎處置，和過程設計計算都很重要，影響粒度特性的因素有：加工原料特性、送料中細粒級含量、碎石機型號，和操作等。
